FXS らしく。ローダウン!! フロントなのだ!!

にほんブログ村 バイクブログ ハーレーダビッドソンへ

     ⇧⇧⇧⇧⇧⇧⇧⇧

皆さんお仕事お疲れさまでした!ビール飲んで、ゆっくり休んで明日も仕事に、遊びに、飲みに頑張りましょう!
ブログランキングに参加してますので上のハーレーをポチッと一押しお願いします!
押して頂けるとブログ継続の励みになり私が生きてる実感を感じますんで宜しくお願いします!(笑)

さてさて

FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_23532175.jpg
ココからですね!

今回はフロント2インチローダウンします!

FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_23544077.jpg
まずは左右トップボルトを緩めときます。
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_23555215.jpg
フェンダー、ホイルを外して。
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_23564561.jpg
アウターチューブの下に有るビスを外します。
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_23575166.jpg

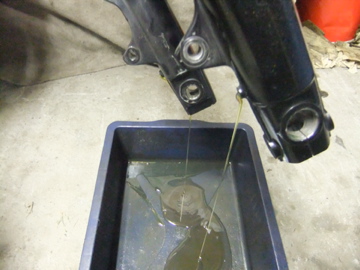

するとフォークオイルがポタポタ落ちてきます。
この状態だと上にフタをされてる感じなんで先程緩めたトップボルトをフォークオイルが勢い良く出るまで緩めましょう!(トップボルトを外さない程度に)
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_041328.jpg
ホイ!出た!
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_044635.jpg

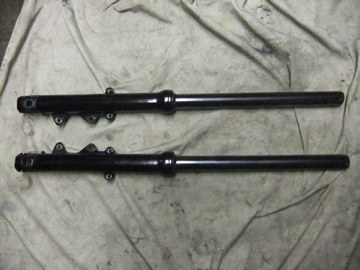

オイルが抜けきったらフロントフォークを外します!
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_054227.jpg
バラしますよ〜!
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_06424.jpg
先程緩めたトップボルトに
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_073058.jpg
布を巻いて!

何で? イリュージョン??

布を巻かないで外すと中のスプリングがボヨヨヨ〜ン!と飛び出てトップボルトがメリークリスマス状態でシャンメリーのフタのように飛びます!!(大変危険!!)
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0121050.jpg
画像は片手でトップボルトを緩めてますが、もう片方の手で布の裾を抑えて下さい!
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0134996.jpg
外れた!
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0141628.jpg
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0142732.jpg
中のスプリングを抜いて。
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0152288.jpg

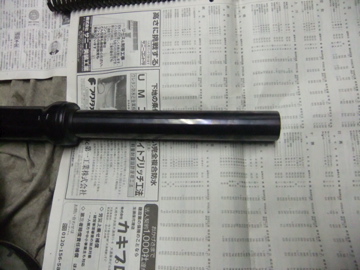

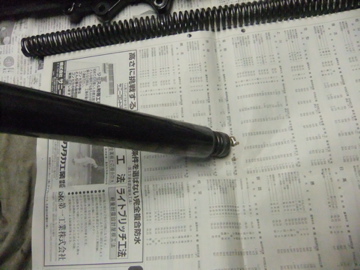

アウターチューブの真下のボルトを外します。
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0164156.jpg
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0165334.jpg
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0171058.jpg
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0172811.jpg

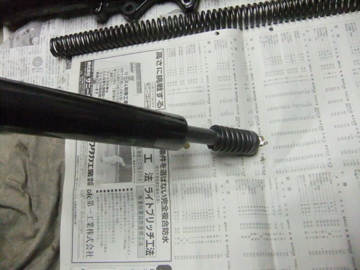

インナーチューブの中からダンパーチューブが出て来ます。
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0193741.jpg

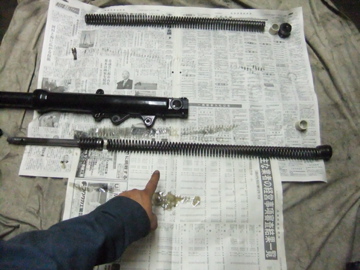

フロントフォークの中はこんな構造になってます。
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0205336.jpg
ダンパーチューブに
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0214713.jpg
ローダウンキット付属のスプリングを付けて
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0225574.jpg
元に戻して
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0235329.jpg

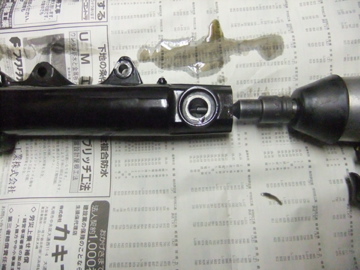

アウターチューブの真下のボルトを締めます!
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0252917.jpg
フォークオイルを規定量入れて
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0263238.jpg
ローダウンキットのスプリングを入れて
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0271934.jpg
トップボルトを
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0274839.jpg
締めます!
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0283584.jpg
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_029014.jpg
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_029219.jpg

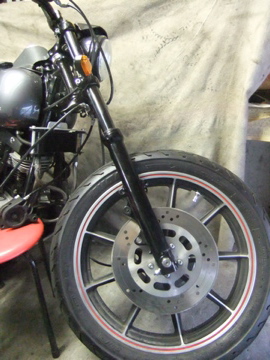

車体に組んだら
FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_0295322.jpg
最後にトップボルトを締めます!

フロントローダウン完成!!

外に出して見てみましょう!

FXS らしく。ローダウン!!  フロントなのだ!!_c0226202_032155.jpg
イイんでな〜い!!

ローライダーって感じ!!の高さ!!後は走ってみて高さの微調整ですね!

皆さんローダウンのコメお待ちしてます!!

つづく
