エボ シリンダーヘッドをバラそう!!

にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑

おはようございます!札幌相変わらず朝は寒いですが……今日は快晴らしいです。ひょっとして今日乗っちゃう!?乗る前に、仕事の前に、遊びの前にまずは一押しポチッと!

ブログランキングに参加してますので上のハーレーをポチッと一押しお願いします!
押して頂けるとブログ継続の励みになり私が生きてる実感を感じますんで宜しくお願いします!(笑)

さてさて
まずはバルブコッター回りが固着してると外れづらいんで、プラハンで叩く!
さぁ!バルブスプリングを外しましょう!

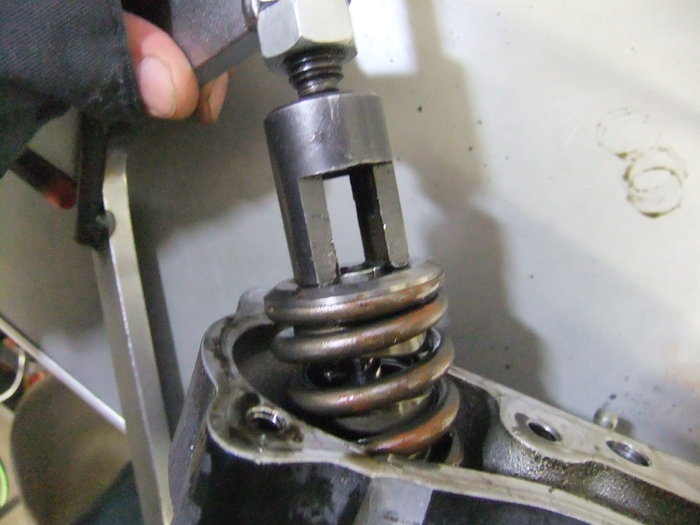

スプリングコンプレッサーをセット!
締めていくと
バルブを押さえてるコッターが2個現れるので、せんまいどうし等でコッターを外しましょう!
外れた!下に転がってる物がコッターです。
右がコッターを外してないバルブスプリング。左がコッターを外したスプリング。左のスプリングが伸びきってるのが分かりますね!
スプリングを外しましょう!

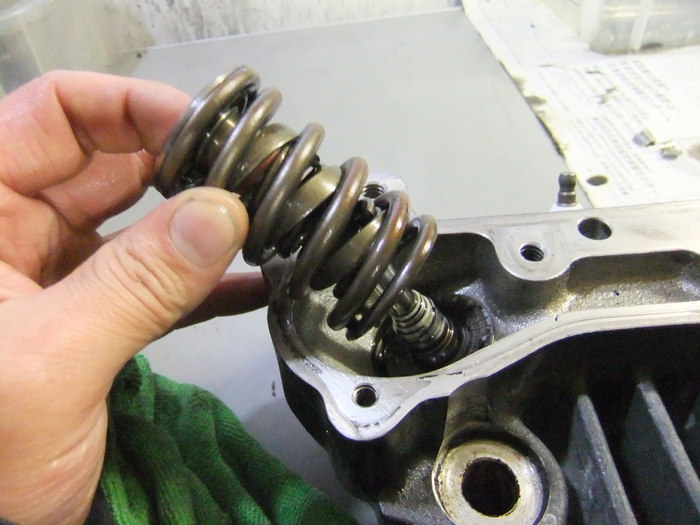

ホイ!外れた!トリプルスプリング!

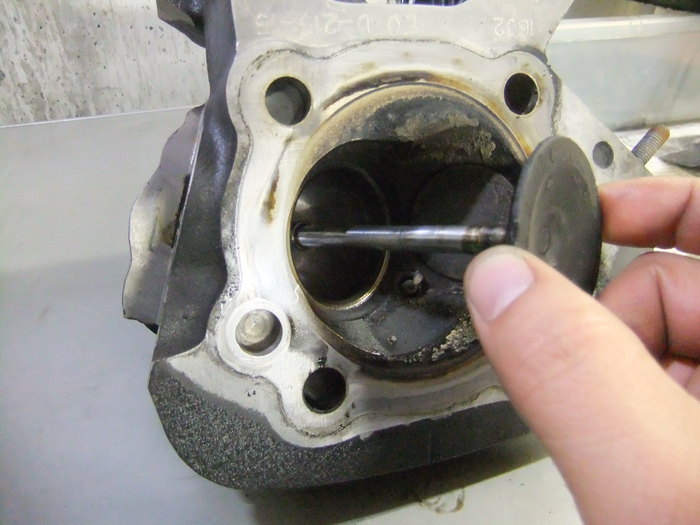

バルブを
抜きましょう!
抜いたらシートとガイドが見えます。インテーク側です。
外したインテークバルブ

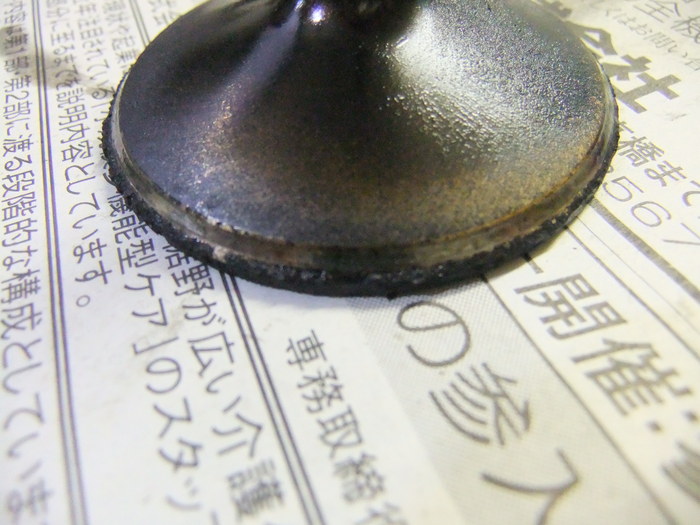

バルブフェイス!なかなか虫食い。

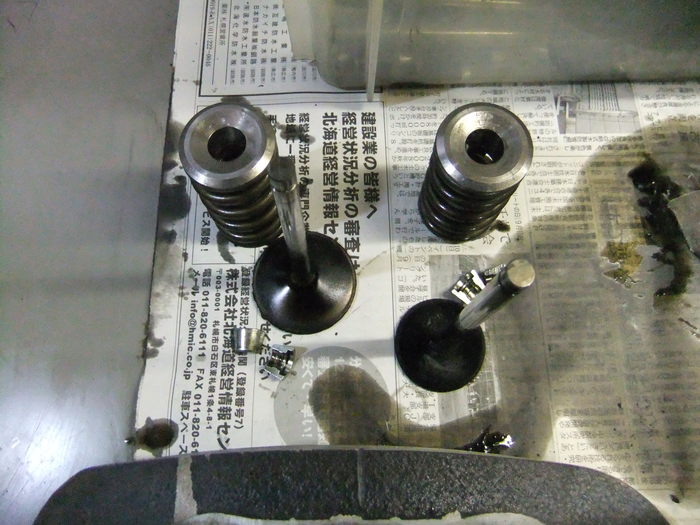

2本バルブを外しました!
バルブが抜けたヘッドです。

このようにもう一個のヘッドもバルブを外しましょう!

つづく
