黒いマシーンにオイル注入&クラッチ調整!!

にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑

お疲れさまです!本日は復活祭(イースター)皆さん教会には行きましたか?私は行って来ました。私も皆さんも良い人間に復活!と思ったら一押しポチッと!(笑)


さてさて

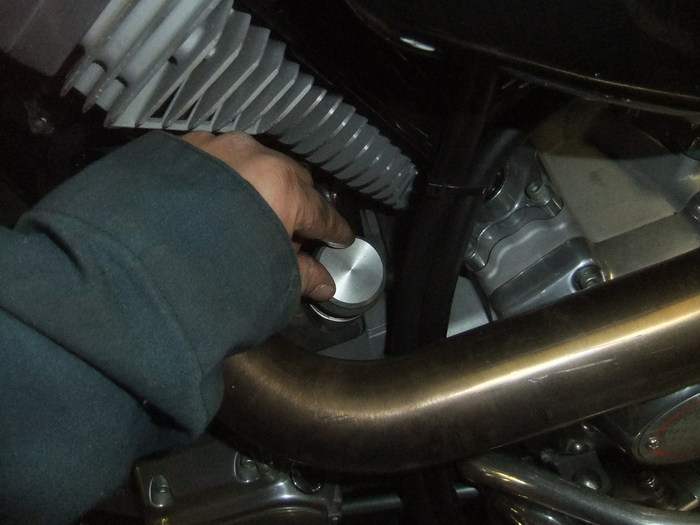

まずはエンジンオイル注入口のフタを開けて
コレを!

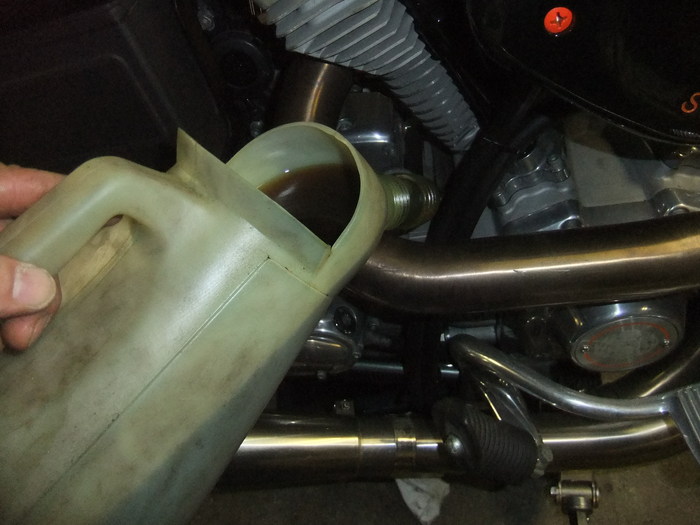

注入!

何リッター??

フィルターまで交換の場合はオイル2、8リットルです。フィルターに120cc入れたので、オイルタンクに入れる量は、2800-120=2680ccです。

フタを締めて、オイル量は、コレでOKですがエンジン暖気後にレベルゲージで再度チェックで!
お次ぎはミッションオイル!

サイドカバーのフタを
外して。
ミッションオイル注入!約700ccくらいです。

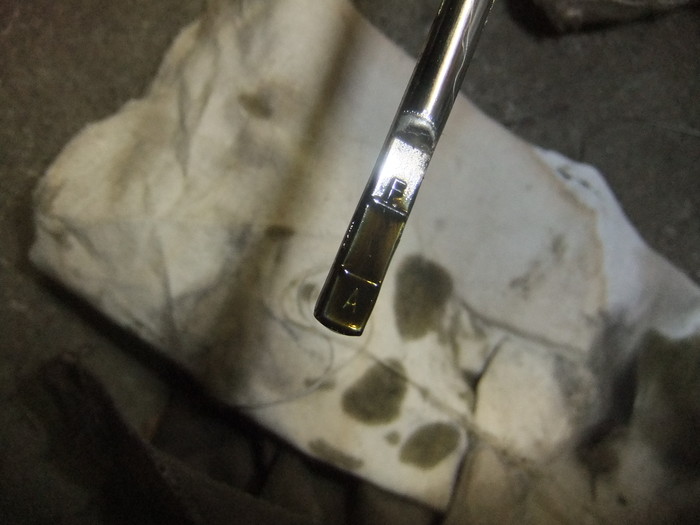

フタの下部分がレベルゲージになってます。
バイクを正立の状態で、フタを差し込みます。フタを締めずに差し込むだけ。
適正量でOK !
お次ぎはプライマリー!

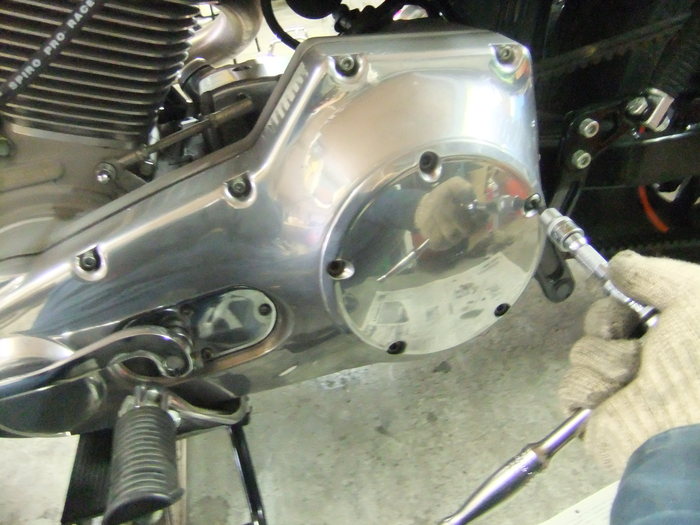

ダービーカバーを
外して。
インスペクションも外します!

ここは何??

プライマリーチェーンの張りを調整する所です。
チェーンの張りをチェック。

イイ感じのたるみで OK !今回はプライマリーチェーンの調整は無し。

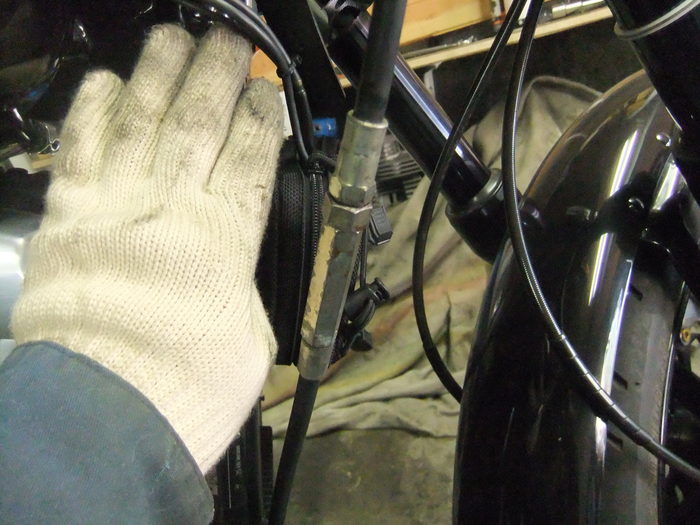

クラッチワイヤーのアジャスター部分のブーツを
上に上げて
アジャスターを緩めます。
クラッチのアジャスターのロックナットを
緩めて

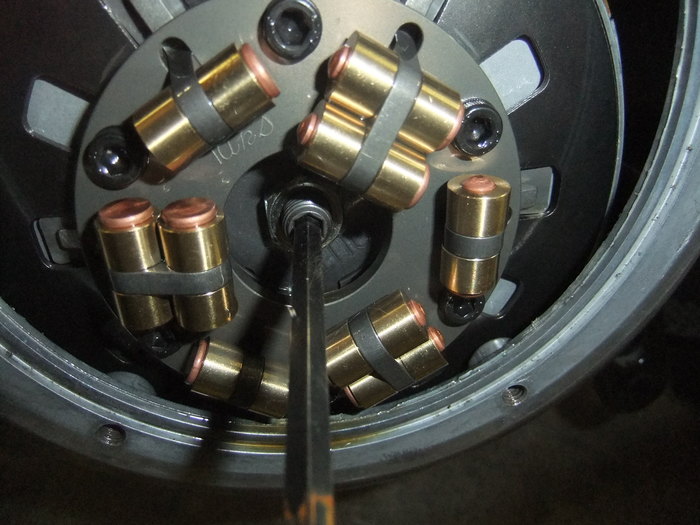

アジャスターを、反時計回りに緩めてから、抵抗を感じる止まるところまで時計回りに締めて、1/2〜1回転戻しで
ロックナットをロック!!

クラッチ、プライマリーチェーンの調整もOKなんで

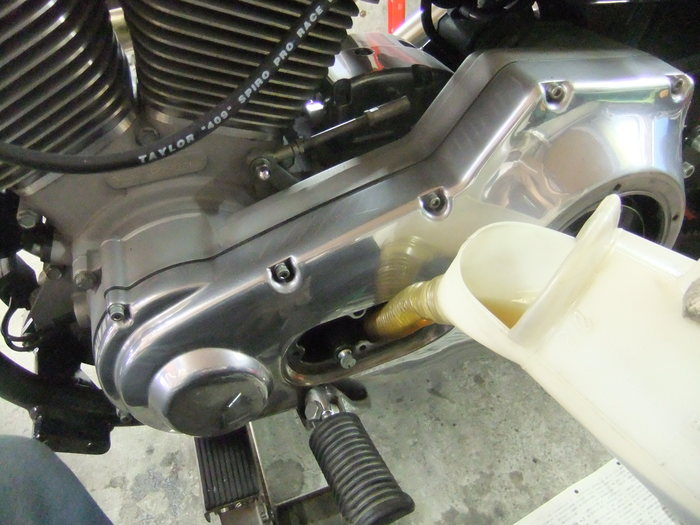

プライマリーオイル注入!!
カバーを付けて
クラッチワイヤーのアジャスターを締めて、クラッチの遊びを1、6〜3、2ミリ作って。
クラッチワイヤーアジャスターをロックして

オイル交換終了!!

分かりやすい??分かりづらい??

つづく

後の整備はナンジャラホイ!?
