さてさて

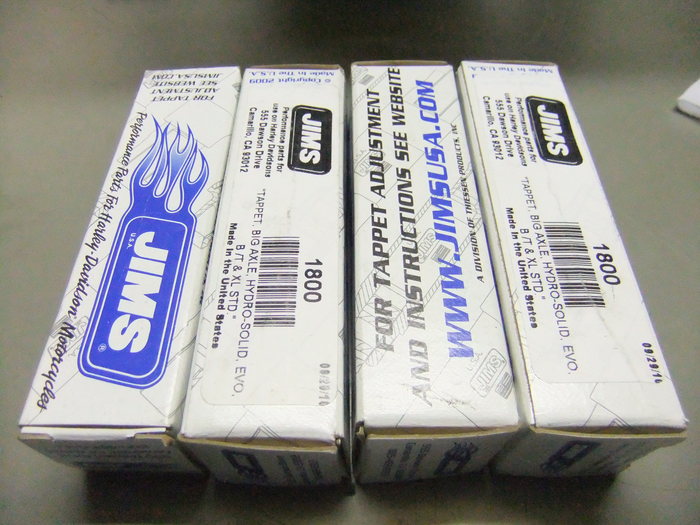

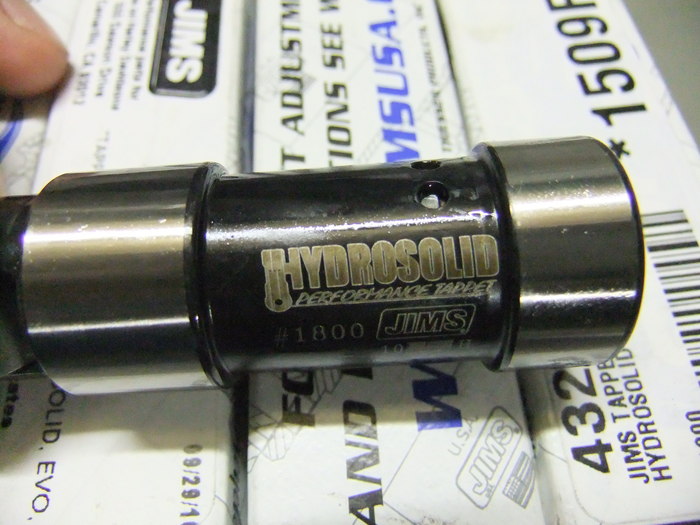

今回入れるジムスのハイドロソリッドタペットです。

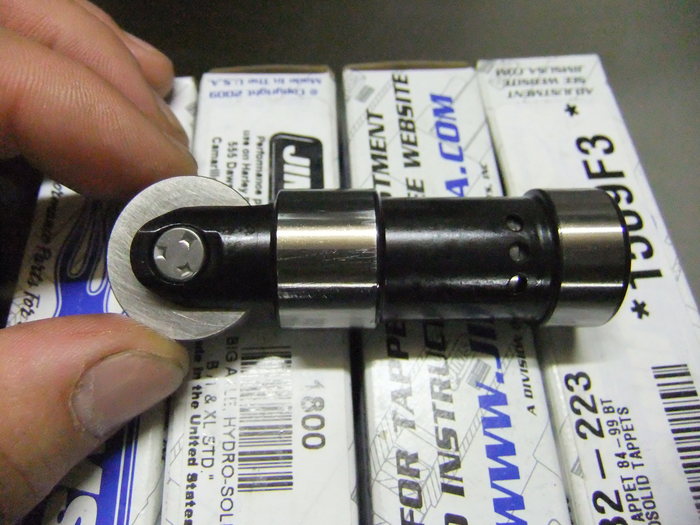

中身はこんな
感じです!

タペットは、カム→タペット→プッシュロッド→バルブと伝達するパーツでロスなく伝える為には重要なパーツです!

上がジムス。下が純正。

バラしてみましょう。

内部構成は変わりないですね。
タペット内のパーツも高さ、大きさ同じです。
ってことは、この中に秘密が

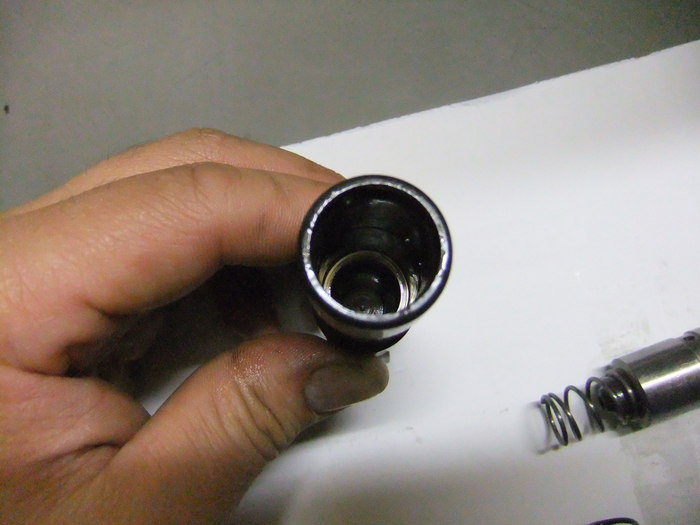

中の深さを測ってみましょう。
純正より浅いです。

この浅さがプッシュロッド調整によってソリッド効果をもたらしてるんですね。

つづく
