さてさて
こんな遊びもさておいて。

次に進みましょう!

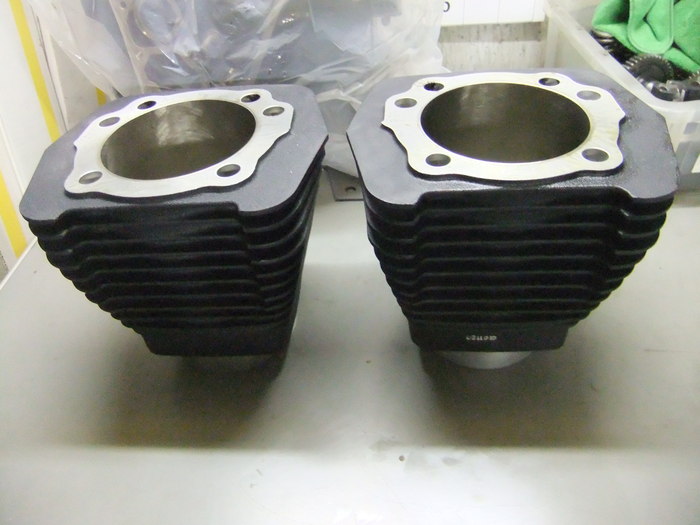

使うシリンダー前後に

トップリング、セカンドリング、オイルリングと

リングをセットして。

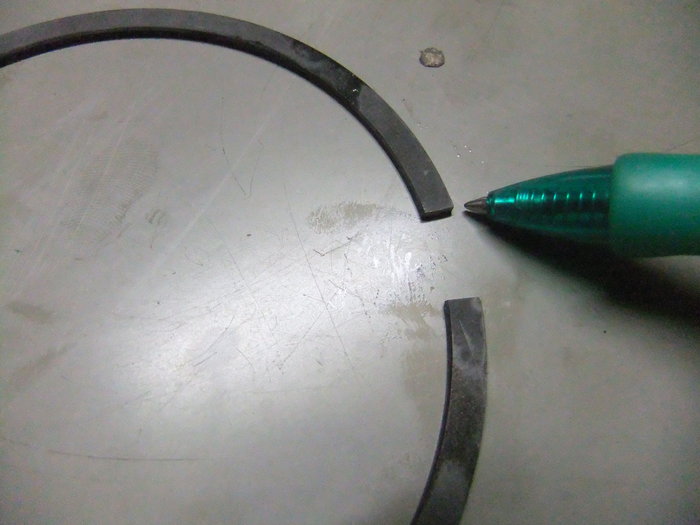

指してるピストンリングの合い口スキマを
シックスネスゲージで測り規定のスキマの厚さにしましょう。

たとえば規定値が0.44ミリで実際は0.3ミリならリンググラインダー等で削り0.44ミリに合わせます。

全てのリングの合い口スキマを規定値にセットしたら

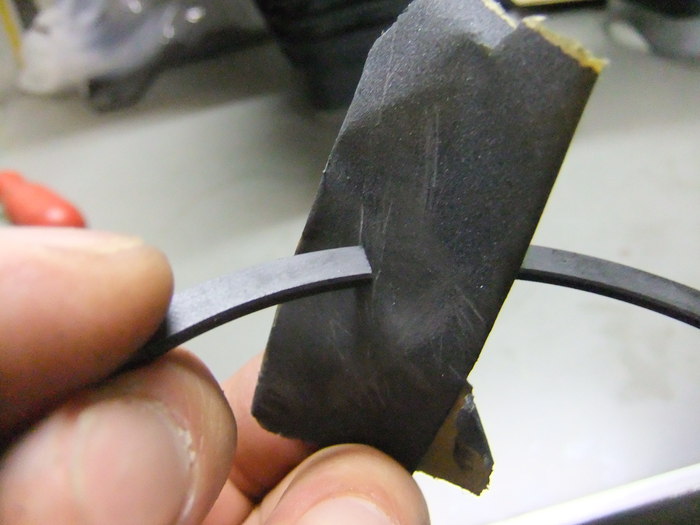

リングの内側の角。エッジを
400番くらいの耐水ペーパーで面取り。

ここの部分はピストンと馴染みやすいようにですね。

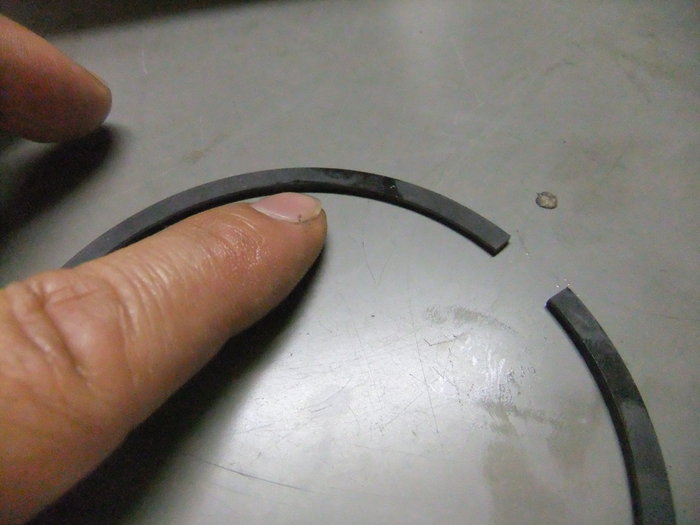

指してるリングの角も
面取り

ここはシリンダー内壁に直接当たるトコなので面取り重要!

熱烈焼飯大歓迎!!

使うピストンも同じく
指してるココや
スカート部分のココも

ようはシリンダー内壁に当たる部分はペーパーで擦って面取り!!


トントントントン下準備!


つづく
