マイハーレーのシリンダーヘッドを組みましょう!

にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑

おつかれさまです!なぜか半身揚げが食べたくて、食べたくて、しょうがない夜。なるとか!?と思った方は一押しポチッと!

ブログランキングに参加してますので上のハーレーをポチッと一押しお願いします!
押して頂けるとブログ継続の励みになり私が生きてる実感を感じますんで宜しくお願いします!(笑


さてさて

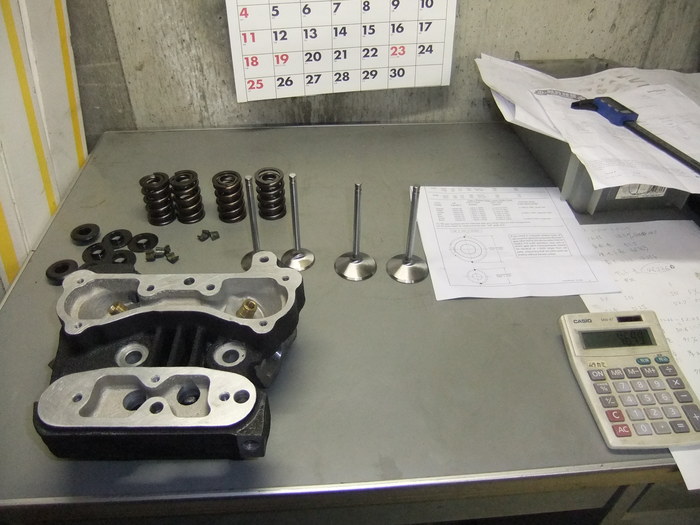

今回組む新品バルブ。

マンレイのステンです。最後までチタンバルブにするか迷ったんですが、今回もステンで。

右2本がインテーク 2インチ (50.8ミリ) 3.8ミリオーバー
左2本がエキゾースト 1.615インチ (41ミリ) スタンダード

右がノーマル左がマンレイです。
大きさの分かりやすい違いです。
バルブ比較。右のノーマルは傘の厚みが厚く。左のマンレイが傘の厚みが薄い。

マンレイは薄い分、体積が少ないので同じカムのバルブリフトでもノーマルバルブより混合気を燃焼室に入れれます。

理論的には流速が落ちるのでは??と言われそうですが、根本的には100吸って、100パー完全燃焼、がパワーアップ!

スプリングを組む前にセット長の計算から。


セット長??

画像のようにバルブスプリングがセットされた長さの事をセット長と言います。

これを入れるカムによって計算してセット長を出します。
今回入れるスプリングの潰しきって、ドン突いた長さ。今回のスプリングは28.8ミリ。

今回入れるカムのリフト量は0.64インチ(16.256ミリ)

バルブリフト0.64インチとスプリングトラベル0.05インチ(1.27ミリ)を足したのが指で指してる0.69インチ(17.526ミリ)

28.8+16.256+1.27=46.326ミリ (1.824インチ) 切り上げの46.482ミリ(1.83インチ)の長さにセット長を合わせましょう。

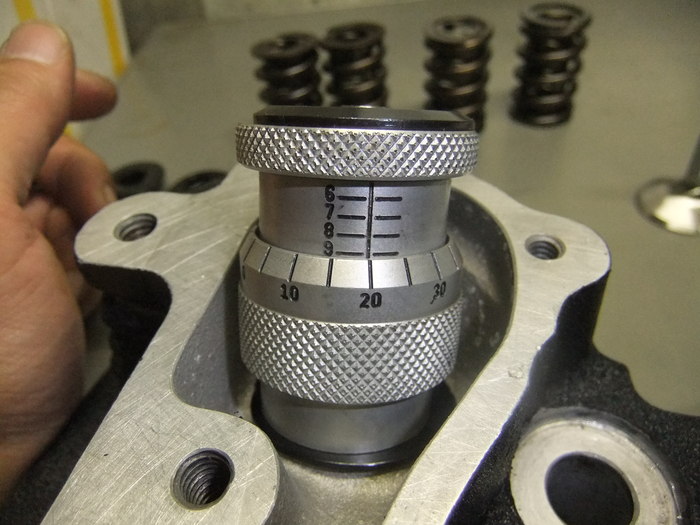

セット長測定工具の縮めたとこと伸ばした所です。
セット1.92インチ。0.09インチ(2.286ミリ)長いので
専用シムを
ロアカラーの下にセットして
再度計測1,83ビンゴ!!

このように4本のセット長をシム調整で合わせてバルブを組みましょう。

スプリングの長さが同じってことはスプリングの強さも同じなので、バランスが良いです!

組む前のバルブシート。



一般的な3アングルのシートカットじゃなく、実は5アングルでシートカットしました。

バルブを付けてシールも付けて。
さ〜てスプリングを組む前に大事なトコ。
ハイリフトなカムを使うとアッパーカラーがシールにぶつかる事が有るので、当たらないかの計測。

スキマが19.5ミリバルブリフトが16.256なんで当たりませんね。

ゴールドフィンガー的に
ド〜ンと!完成!!


つづく
