さてさて

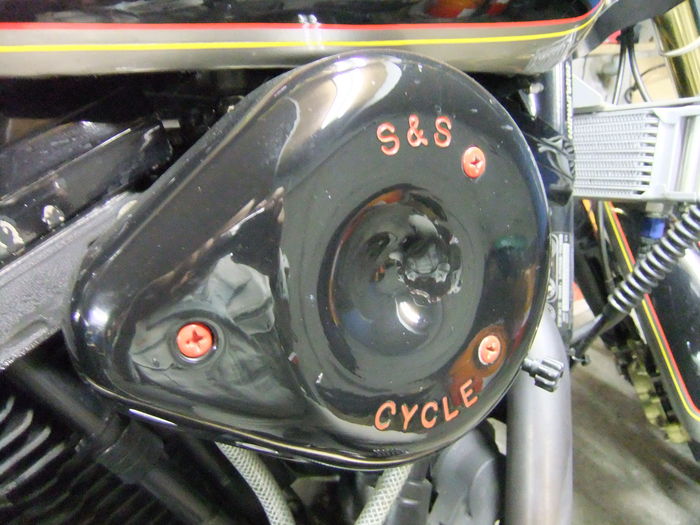

そろそろバージョンアップを!

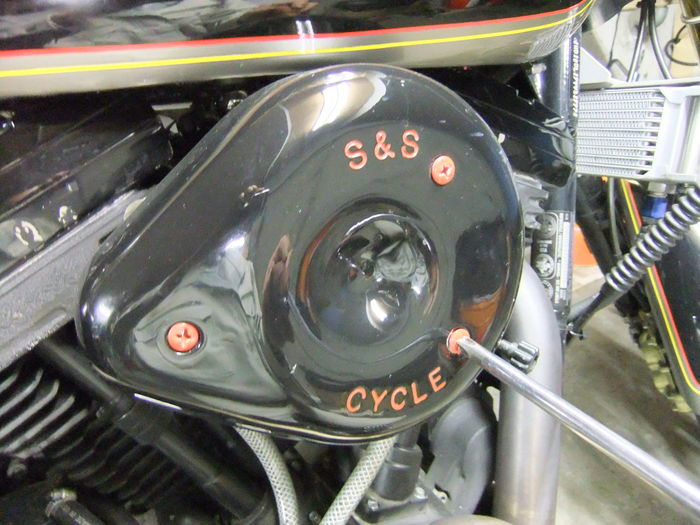

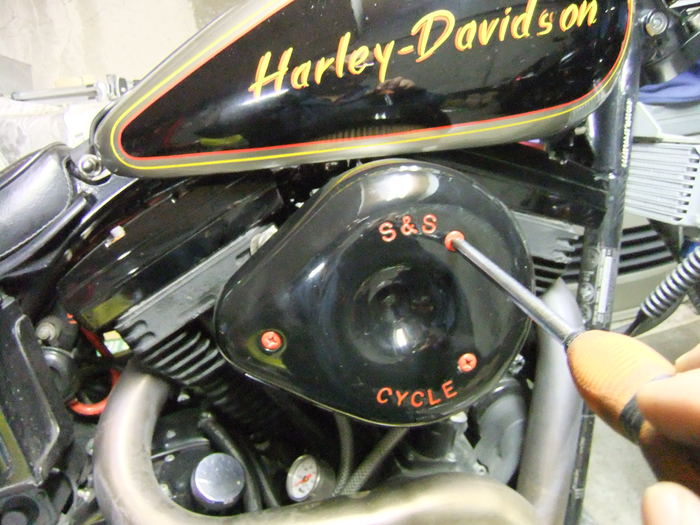

カバーを外して。
フィルターのスポンジを取外します。

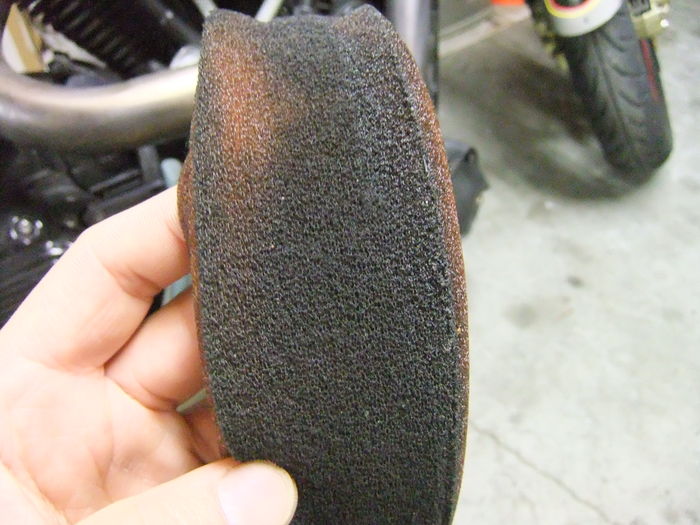

このスポンジから
S&Sのリリースする。

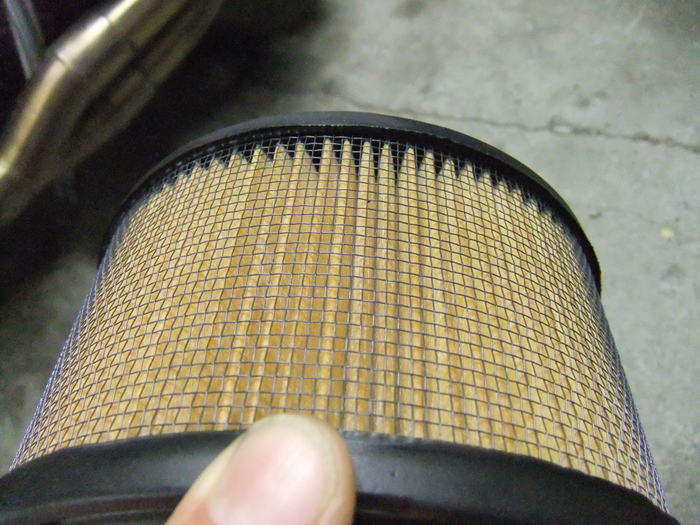

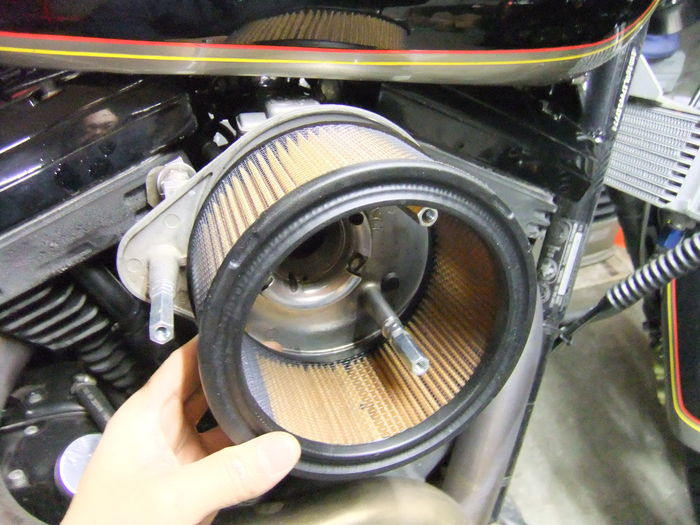

幅の大きいこのフィルターに!

ここ最近はS&Sキャブレターの付属フィルターも、スポンジボブから後者のアコーディオン式に変わってます。

なぜ??

アコーディオン式にする事により、同じフィルターの大きさでも吸入面積が増えるために吸入口率も上がるんでイイ事尽くめで、分かりやすく言えばセッティングでアコーディオン式の方が、スポンジよりもパワーが上がります。

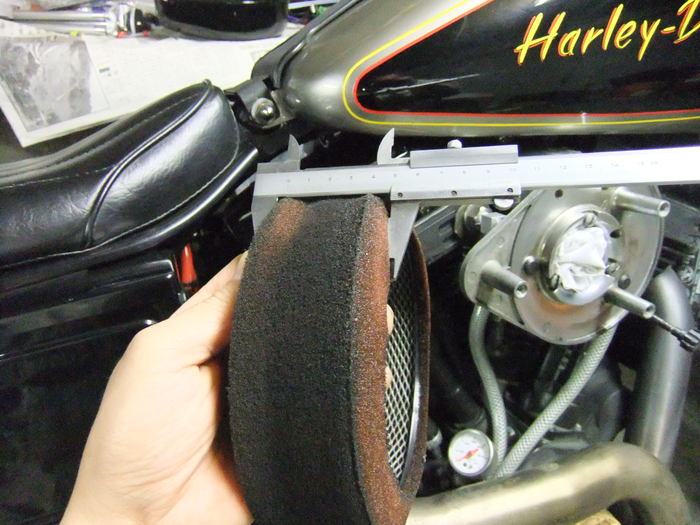

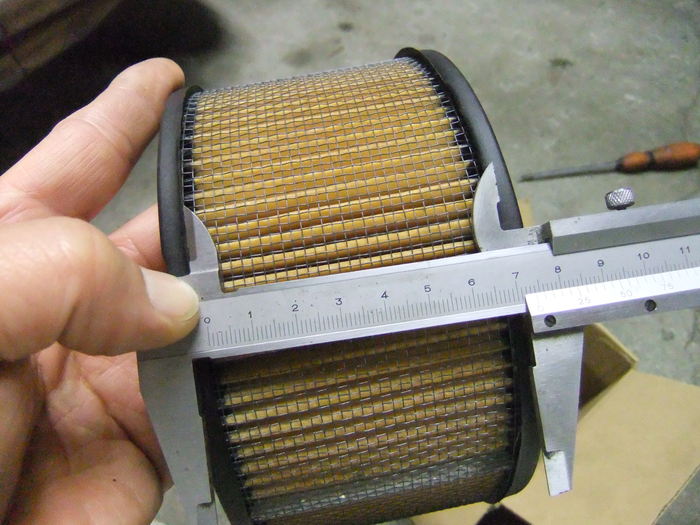

スポンジタイプの幅は約50ミリ
アコーディオンタイプは吸う部分が約74ミリ!

今回は幅が1.5倍のフィルターでさらにド〜ンと吸い込みます!

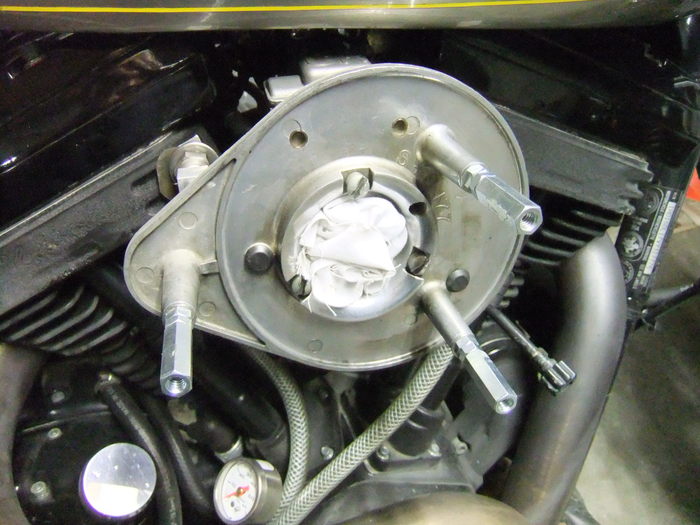

ボルトが止まる所を延長して。
セットして

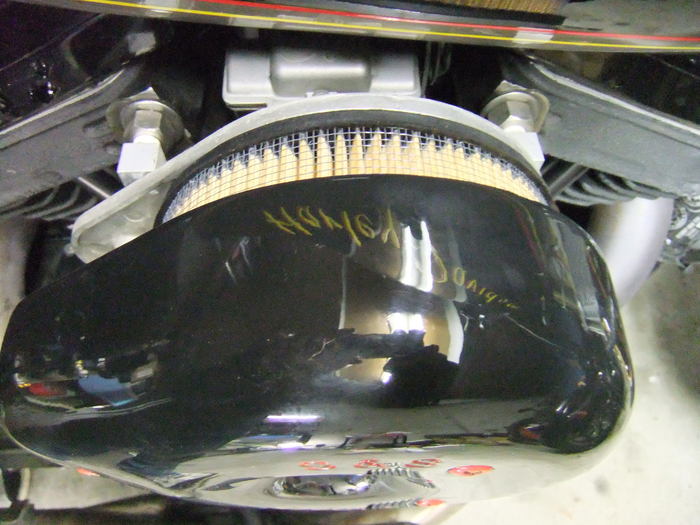

カバー取り付け!


すこぶる

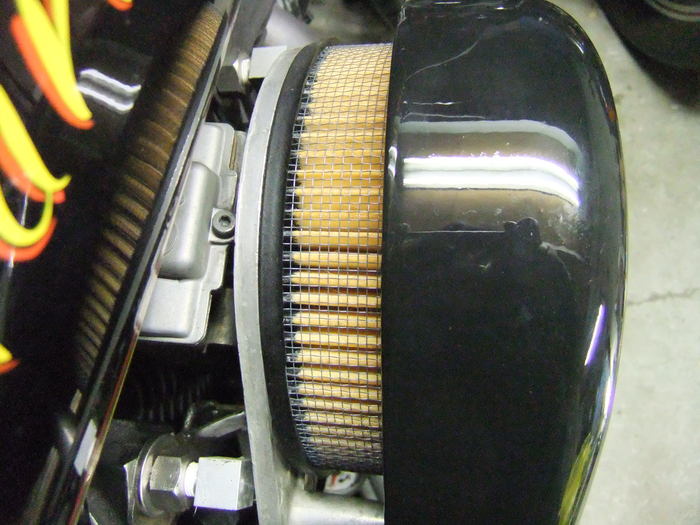

出てます!出てます!
ハミ出てます!!


単純にイッパイ吸い込んで100パー燃焼!がパワーアップ!!


つづく


スズメを吸い込まないように気をつけなきゃ………(笑
