プッシュロッド&ロッカーアーム は ダイジョビか〜?

みんなのローライダー画像は随時募集してます。
車種はショベル、エボ、ツインカムのローライダー。FX,FXD,FXDX,FXRのFX系のリアショックが2本ショックのハーレーで!

非公開でコメント欄にメアド頂ければ、こちらよりメールをお送りしますので、
そちらに画像を送ってください。
その際、年式、排気量、アピールポイントもお願いします。
画像はJpeg、250KB以下でお願いします。
(画像掲載希望コメントは、管理画面で入るのでドコの記事でもOKです)

尚、非公開のコメントの情報は、取得後責任を持って速やかに削除します。





にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑
札幌は相変わらず寒いです………早く春よ来い!と思いつつも、もうすぐ雪祭り!雪の大きい滑り台で悲鳴を上げながら滑りたい人は上のハーレーをポチッと一押し!(笑


さてさて先日にロッカーカバーを塗装するので外しましたんで、ついでにロッカーアームとプッシュロッドのチェックを、しときましょう!

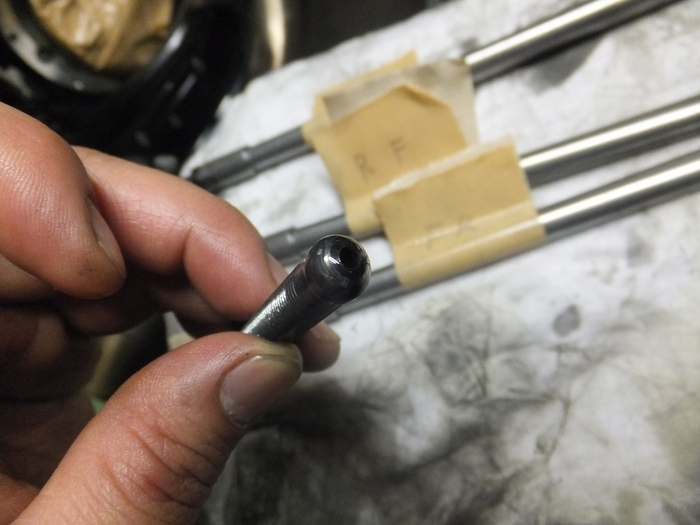

こちらがプッシュロッドの上側のボール部分です。こっちがロッカーアームにつきます。

こちらがプッシュロッドの下側のボール部分です。こっちがタペットにつきます。

どちらもボール部分に、段減り(段がついて減ってないか)や変なキズが無いかを指で触ってチェックします。

指で触って分かるほどの段減りなら、そうとうなんで交換ですね。

プッシュロッドはダイジョビです。

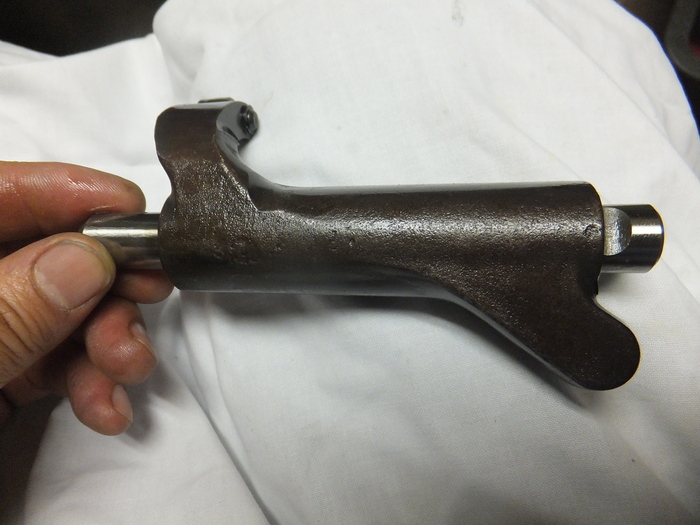

ハイ!ロッカーアームです!
シャフトとロッカーアームのガタ
シャフトが収まってる、ロッカーアームのブッシュの偏摩耗は無いかを調べます。
ロッカーアームのローラー部分です。このローラーがバルブのトップ部分につきます。

ローラー部分の段減りと

シャフトとローラーのガタ

ロッカーアームのココの部分に、先程のプッシュロッドの上側のボール部分が入ります。

全てをチェックしてダイジョビだったんで

ヘッドに布団をかけてネンネさせましょう。

ガタが来てるのを知らずに、高回転で壊れると

とんでもない壊れかたするんで、チェックダイジヨ〜!


最後にパーツを並べても分かりづらいと思うんで動画で!



by mmh-kurara | 2012-01-15 17:13 | 97 FXDL カスタム | Trackback | Comments(3)
トラックバックURL : http://mmhkurara.exblog.jp/tb/17318416
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by チョイワルおやじ at 2012-01-15 20:44 x
摩耗やガタのチェック、参考になります。
自分の体もチェック出来たら良いのですが(笑)
Commented by いつも勉強になります at 2012-01-16 08:18 x
こういうシステムは、V-RODでも同じ仕様なんでしょうかね。
自分でいじれる時間が出来たら、こちらで培ったものでなんとか自分でいろいろとやってみたいですね。
Commented by mmh-kurara at 2012-01-16 17:20
> チョイワルおやじ さん
いえいえ参考になれば幸いですが、私もそろそろカラダのガタが……
まずは養命酒から始めようかなと思っています(苦笑

>  いつも勉強になります さん
全てのハーレーが 空冷OHVで、VーRODが水冷DOHCなんでエンジンの構造が違うので残念ながら参考にならないかもです………

自分でやれば、より一層に愛着が湧きますんで、ちょっとずつでもやって行きましょう!
