バルブ&バルブガイド

さてさて

ツインカム96Bのシリンダーヘッドのポーティングも終わりましたんで加工に出す前にバルブ&バルブガイドの紹介です。

左が純正の右がマンレイです。

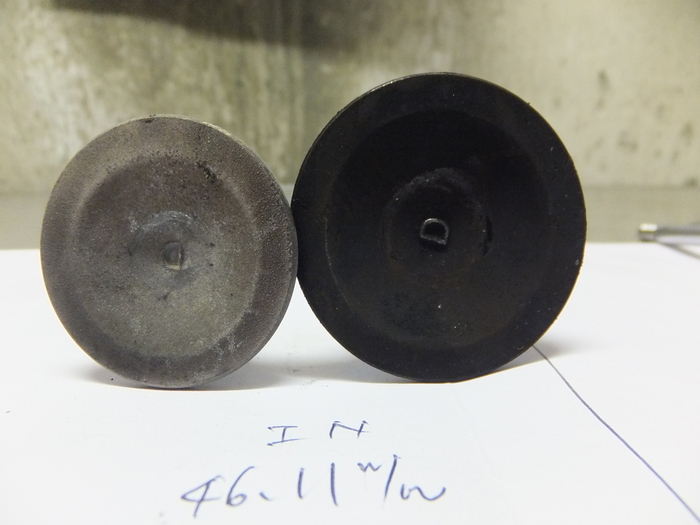

純正の燃焼室側
マンレイの燃焼室側

インテークが2ミリオーバー、エキゾースト1ミリオーバーのバルブでシートカット、シート拡大作業です。

シートカットも今の時代では3アングルじゃ型遅れなんで、多面カットを乞うご期待な感じですね。

さて何面にしよう??

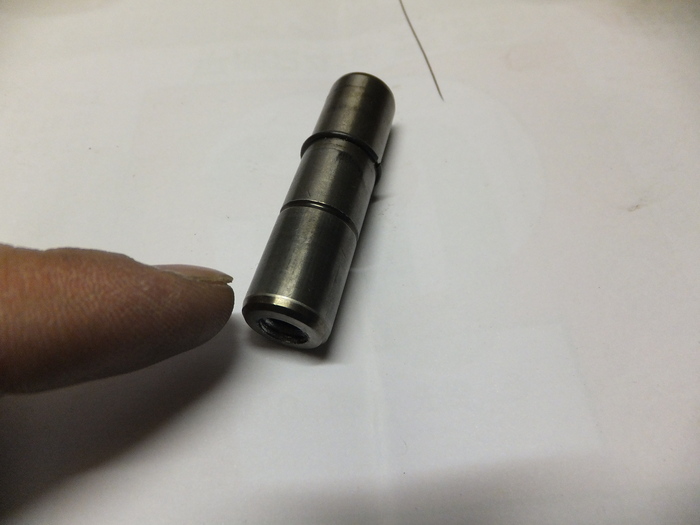

純正96Bのバルブガイドです。

指してるところが四角いの……

ポートの中では大きくて邪魔です。

例えるならド根性カエルの梅さんのアゴのような〜。



左のガイドから右のガイドに打ち替えです!

四角いのを

シェィプしますんで

フローもバッチリ上がりますね!!



そんな感じでヘッド君。

バージョンアップ加工の旅にゴー!!


つづく
