2014年 04月 13日

やっぱチビタンクでしょう!!

さてさて

いよいよこのスポスタのメインイベント。昔の型の2.25ガロンのチビタンクに交換です!

今回オーナーさんがタンクの塗装が終わって、自分で取り付けようとしましたが穴が合わずに取付不可となったためウチに入庫しました。

タンクを外し

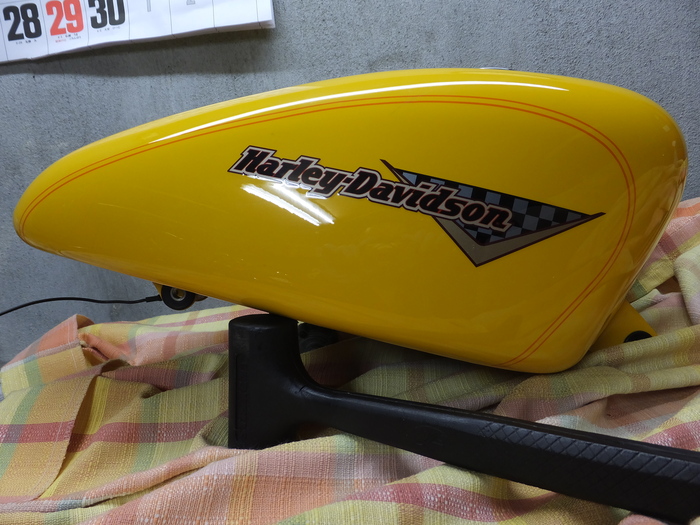

コチラがノーマルタンク
コチラがチビタンクです。

比べてみると

明らかに小さいですね。

早速加工していきましょう。

まずはノーマルタンクの静電気防止用のアース
チビタンは穴すら空いてないので

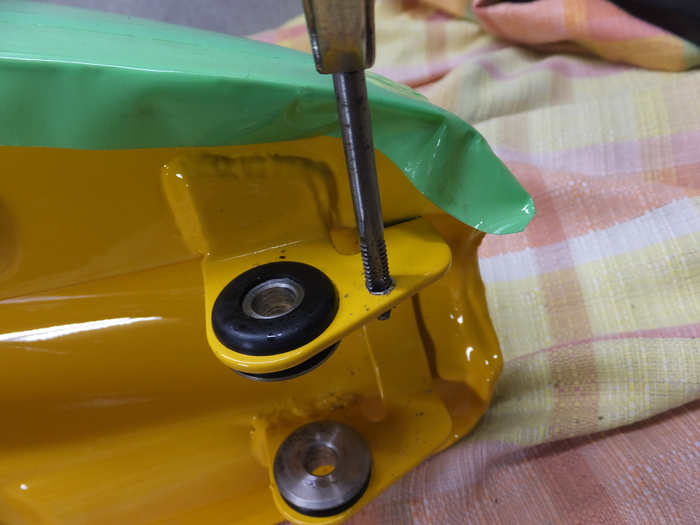

穴をあけてタップでねじ山を作ります。

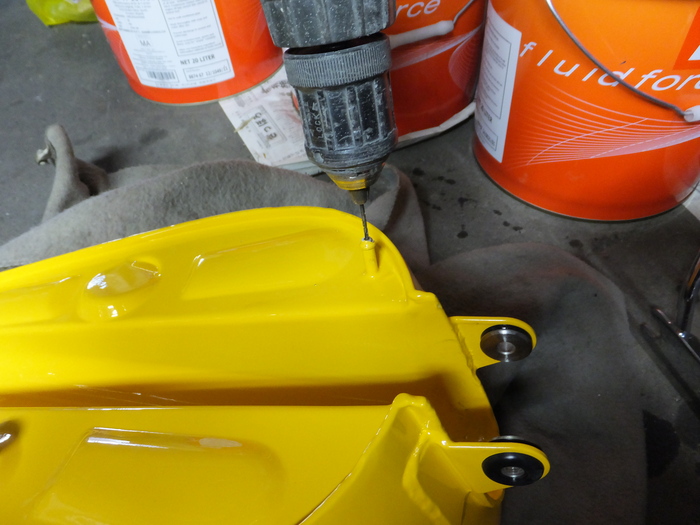

給油口のオーバーフロー用のドレン穴も塞いであるので穴をあけます!
まずは仮組

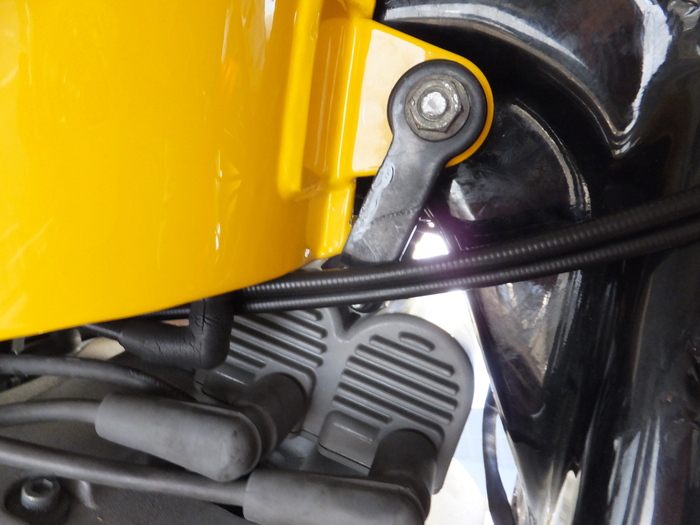

タンクの耳に、コイルステーに付いてる
メインキーのボルト部分が当たってるので取付が出来ません。

どうしてやるかな..........

煮詰まったら

クララとボール遊び!!

閃いた!

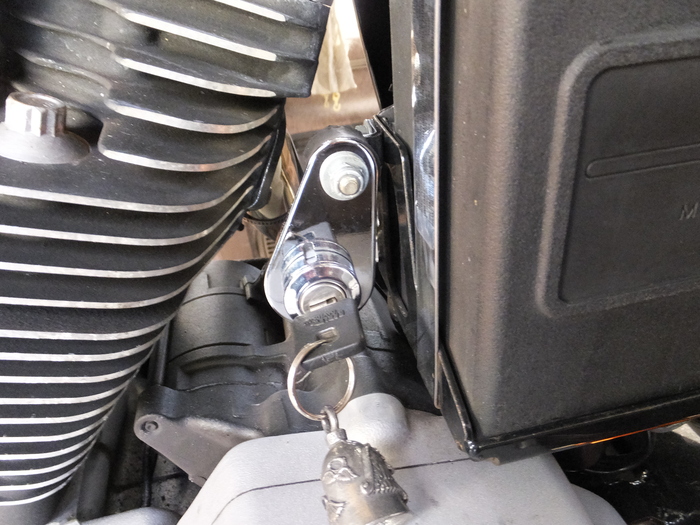

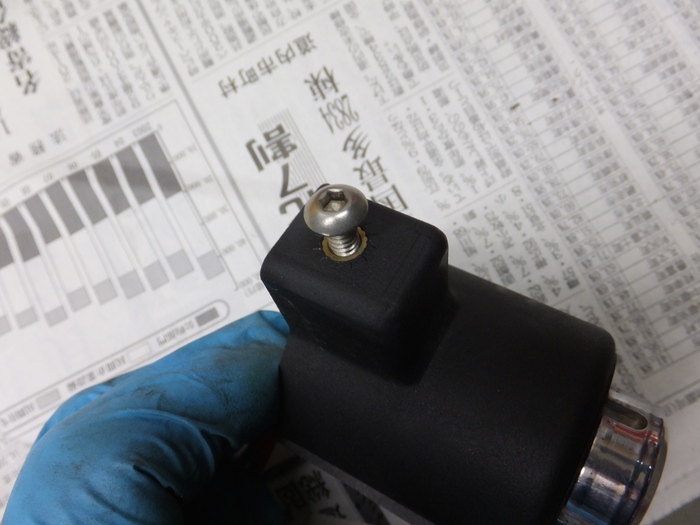

メインキーをリアシリンダーとバッテリーの間に移設!
コイルステー回りもメインキーが無くなったのでスッキリですね!

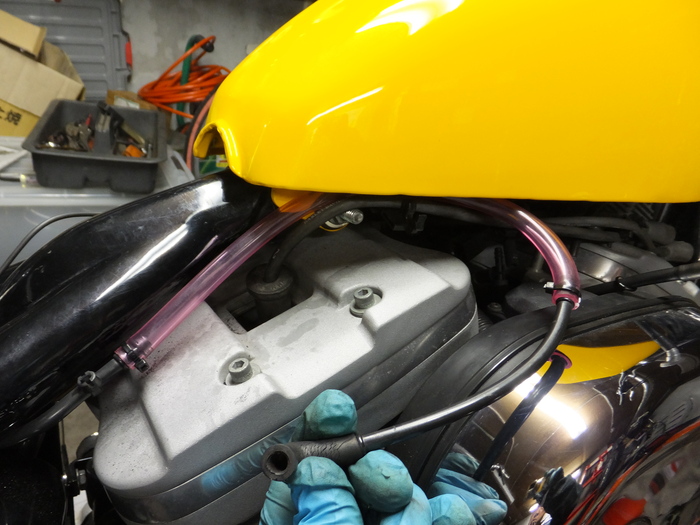

オーバーフロー用のドレンホースも、チビタンクはドレン穴が前に有るので
ホース延長。
チビタンク取付完了!!

何かが足りない...........

タンクのハーレーロゴだ!

あやうく書きそうになり右手を抑える!(笑


外に出しましょう!
