2010年 01月 06日

01 FXD カム交換 その3

にほんブログ村 バイクブログ ハーレーダビッドソンへ
にほんブログ村
↑↑↑↑↑↑↑一押しお願いします。
さてここからですね。
01 FXD カム交換 その3_c0226202_1974758.jpg
カムサポートプレートに圧入されてるアウターカムベアリングを抜きます
画像撮るの忘れてましたが、上の画像の逆パターンでアウターカムベアリングを圧入。

01 FXD カム交換 その3_c0226202_19131735.jpg
カムサポートプレートの内側部分から見た図です。
先に両方のベアリングにオイルを注入しときましょう。
01 FXD カム交換 その3_c0226202_19164798.jpg
カムサポートプレートにカムを圧入してます。
01 FXD カム交換 その3_c0226202_19191252.jpg

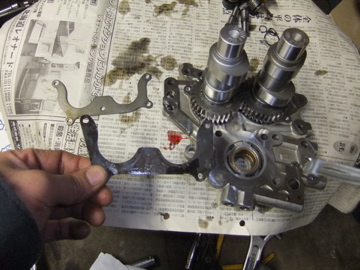

S&Sのキットに付いてくるベアリング抜け止めプレートを付けます。
S&S製だけあって厚みがあって、ヘビーデューティー!
01 FXD カム交換 その3_c0226202_19223579.jpg
えっさ!ほいさ!
01 FXD カム交換 その3_c0226202_19231955.jpg
サポートプレートにカムセット完了!
お〜〜!ガッチり働きますよ!と双子が揃って言っております。
カム同士もチェーンからギアで回転します。
01 FXD カム交換 その3_c0226202_19245825.jpg

クランクケースに組む前にカムギアとカム山にオイル塗り。
01 FXD カム交換 その3_c0226202_19312236.jpg

クランク軸にも!
インナーカムベアリングにも塗りましょう。
01 FXD カム交換 その3_c0226202_1935815.jpg

双子よ!
せまい部屋だけどケンカしないように仲良くガンバってくれ!
01 FXD カム交換 その3_c0226202_19371578.jpg

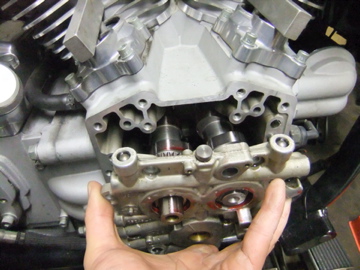

仮セット!
だいぶデキテキータネ

つづく……
