2010年 02月 20日

フロント回り 交換!

にほんブログ村 バイクブログ ハーレーダビッドソンへ
⇧⇧⇧⇧⇧⇧⇧⇧⇧⇧ポチッと一押ししてもらえると、もう一人の自分が私に対して
生きてるって感じだろ!と言われ励みになるので宜しくお願いします!

フロント回り 交換!_c0226202_188256.jpg
いいだけ放置したかもなんで
このダイナにトリプル、フロントフォーク等々のフロント回り付けますよ!
フロント回り 交換!_c0226202_18124057.jpg
まず取付けるのは
ミスミ エンジニアリング製 黒アルマイト トリプル キット!
カッコいいですね〜!
10度くらいレイクしてるんですかね〜!?

まずは下処理から!
フロント回り 交換!_c0226202_18173816.jpg
この車両のネックベアリングがイッてまして
ベアリングとベアリングレースの交換からです。
フロント回り 交換!_c0226202_18192881.jpg
フロント回り 交換!_c0226202_18195135.jpg
ベアリングレースをウエスで拭きました。
が!レースに垂直方向に立て筋が入ってるのが分かりますか?
これが入ってるとダメなんで交換です。
ハーレーは重量車なので消耗品と考えた方が良いのかも知れませんね。
フロント回り 交換!_c0226202_1829413.jpg

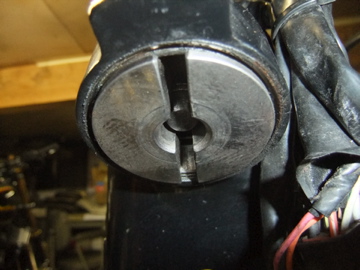

下のレースから抜きます。
専用工具をレースにセットして
フロント回り 交換!_c0226202_1831953.jpg
フレームネック部分に打ち棒をセット!
フロント回り 交換!_c0226202_18322673.jpg

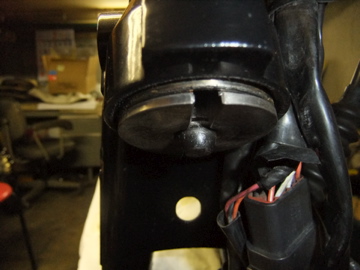

ハンマーで真っすぐチョットずつ叩く!
フロント回り 交換!_c0226202_1833515.jpg
はい!
フロント回り 交換!_c0226202_18342839.jpg
ほい!

フロント回り 交換!_c0226202_18375291.jpg
抜けた!
抜ける前に寸止めでハンマーを止めて下さい!
そうしないと打ち棒ごと自分の足に勢い良く当たりますので
注意!!
フロント回り 交換!_c0226202_18381973.jpg
こんな感じ
フロント回り 交換!_c0226202_183977.jpg
続いて同じように上のレースにもセット!
フロント回り 交換!_c0226202_18401821.jpg

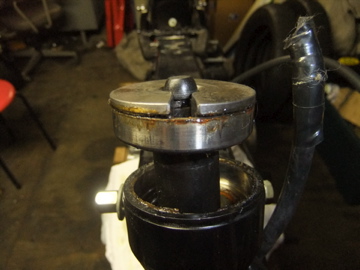

生ま!
フロント回り 交換!_c0226202_18405326.jpg
生まれた!
フロント回り 交換!_c0226202_18411812.jpg
上下のレース抜けました!
フロント回り 交換!_c0226202_1842156.jpg

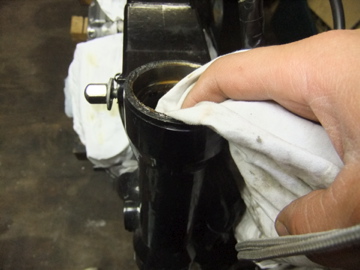

古く汚くなったグリースを上下清掃しましょう。
フロント回り 交換!_c0226202_18432096.jpg
新しいベアリング2組です。
ベアリングとレースは一対の物なので、このように上下と書いておくと間違えないので大丈夫!
フロント回り 交換!_c0226202_18461429.jpg

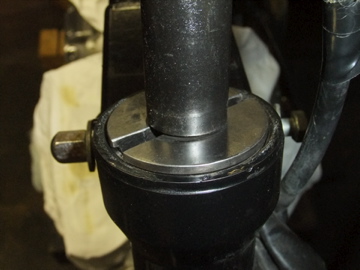

新しいレースを上から打ちます!
フロント回り 交換!_c0226202_18473836.jpg

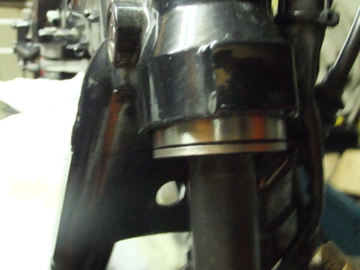

入った!
フロント回り 交換!_c0226202_18485755.jpg
下のレースも同じように!
フロント回り 交換!_c0226202_1850151.jpg

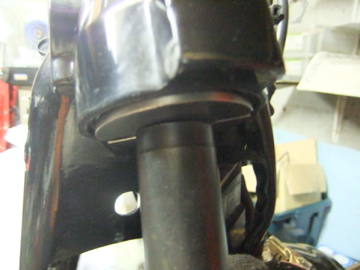

入った!
フロント回り 交換!_c0226202_18503279.jpg
新しいレースが入ったネック部分です!

明日はベアリングのグリスアップからです!

つづく
