2010年 02月 21日

フロント回り 交換! トリプル完了!

にほんブログ村 バイクブログ ハーレーダビッドソンへ
⇧⇧⇧⇧⇧⇧⇧⇧⇧⇧ポチッと一押ししてもらえると何の気兼ねも無く夜に飲みに行けます!(笑)

フロント回り 交換! トリプル完了!_c0226202_1624377.jpg

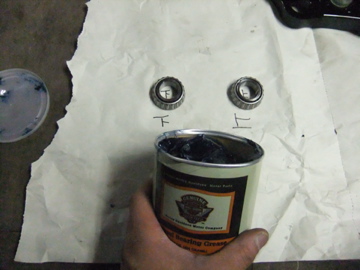

まずは純正ベアリンググリスを使ってグリスアップ!
フロント回り 交換! トリプル完了!_c0226202_16261374.jpg
ネックの上から入れます!
フロント回り 交換! トリプル完了!_c0226202_1627218.jpg
ほい!入った!
おっと!?ここでミスミ製トリプルの紹介です!
フロント回り 交換! トリプル完了!_c0226202_16284386.jpg

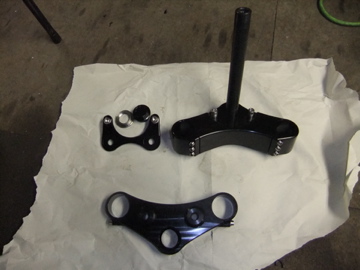

左上がライトバイザーステー、トップナット
右上がアンダーブラケット
下がトップブラケットです。
フロント回り 交換! トリプル完了!_c0226202_16321819.jpg

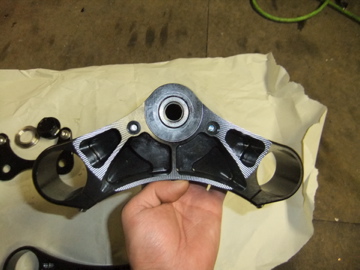

アンダーブラケットの下から見た図。
肉抜きと削り後のラインが美しい!
フロント回り 交換! トリプル完了!_c0226202_16343147.jpg
トップブラケットの下から見た図。
肉抜き加減が芸術品!
ウットリ眺めててもしょうがないので
次に行きましょう!

フロント回り 交換! トリプル完了!_c0226202_16384424.jpg
アンダーブラケットにダストカバーを
フロント回り 交換! トリプル完了!_c0226202_16402483.jpg
入れます!
フロント回り 交換! トリプル完了!_c0226202_1641203.jpg

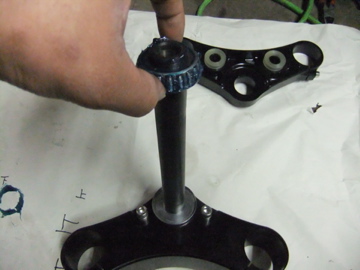

続いてベアリングを
フロント回り 交換! トリプル完了!_c0226202_1642092.jpg
入れます!
ココまでしか普通の力で入らないので
フロント回り 交換! トリプル完了!_c0226202_16461279.jpg
後はプレスでパイプを使って圧入!
フロント回り 交換! トリプル完了!_c0226202_16472078.jpg
下まで入りました!
フロント回り 交換! トリプル完了!_c0226202_16481983.jpg
ネックシャフトにも防サビのためグリスを塗りましょう!
フロント回り 交換! トリプル完了!_c0226202_1650544.jpg

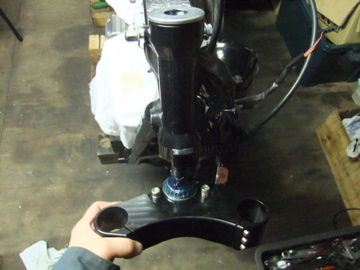

いよいよ車体に装着します!
フロント回り 交換! トリプル完了!_c0226202_1651337.jpg

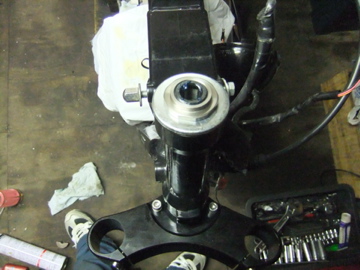

ネックシャフトをベアリング→ダストカバーに通してロックナットで締めます。

フロント回り 交換! トリプル完了!_c0226202_1653423.jpg

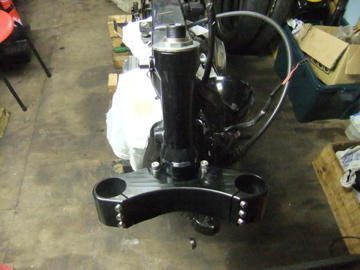

締め込み完了!
フロント回り 交換! トリプル完了!_c0226202_16544014.jpg
トップブラケットを載っけてトップナットを締めてトリプル完了!
フロント回り 交換! トリプル完了!_c0226202_1656276.jpg
下から見上げると
圧巻ですね!!

つづく
