ツインカムエンジン組もう!2

にほんブログ村 バイクブログ ハーレーダビッドソンへ
⇧⇧⇧⇧⇧⇧⇧⇧⇧⇧最近疲労がたまってて時間を忘れて温泉に行きたいなぁ〜!と思ったら一押しヨロシクお願いします。実は私の気持ちですが(笑)

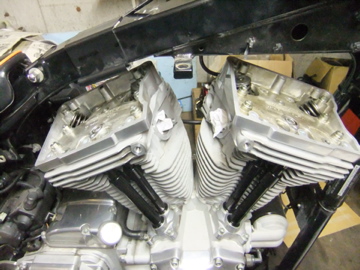

ここからですね。

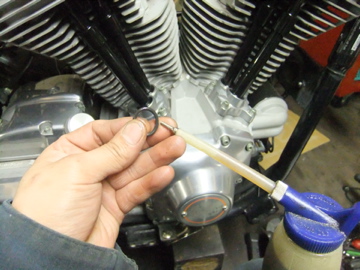

下側ロッカーカバーの中にはまっているOリングを交換しますんで
新しいOリングにオイルを塗って

セット!

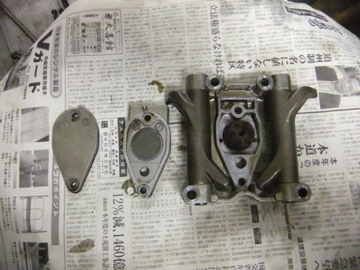

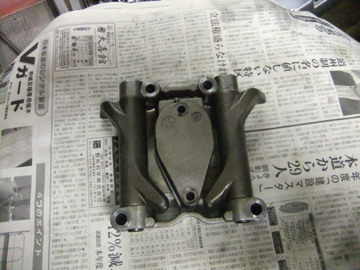

ロッカーアームサポート

バラします。

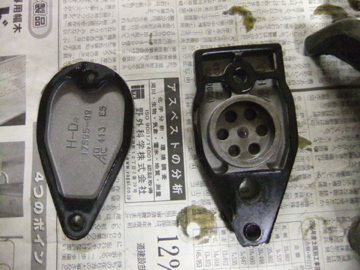

裏側に付いてるガスケットをはがしましょう。
エンジンの内圧が上がると

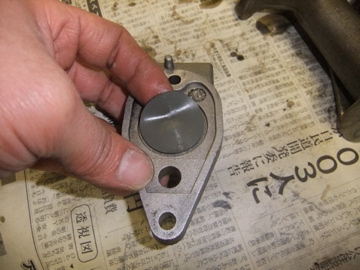

ブローバイガスを逃がす働きをする傘みたいなアンブレラ!?も外します。

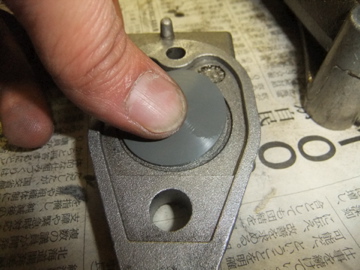

新しいアンブレラが入りやすいようにオイルを付けて
差し込みます。
裏側を見てキッチリ入ってるか確認しましょう!

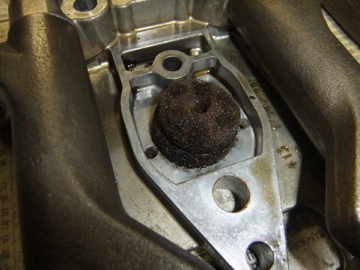

この使い込まれたナイロンたわしみたいのも交換。
この部分に

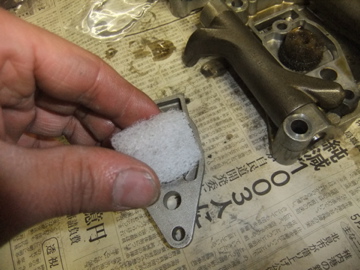

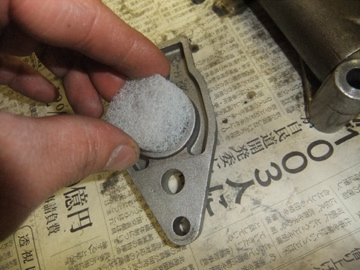

フレッシュな白いのを
差し込んで
新しいガスケットを組んで元の形に。
プッシュロッドの上下の丸い部分にオイル塗布

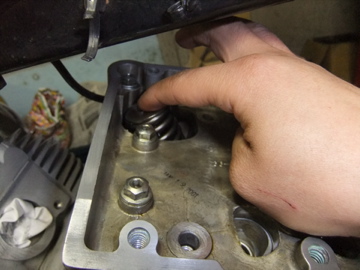

バルブスプリングのアッパーカラーにもオイル塗布。
入ってた上下とインテーク、エキゾーストを間違えないようにプッシュロッドを入れます。
ロッカーアームサポートを
セットして

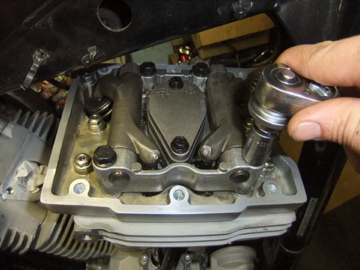

図の順番で規定トルクでボルトを締めます。
ホイ!セット完了!

つづく
