ツインカムエンジン組もう!4

にほんブログ村 バイクブログ ハーレーダビッドソンへ
サザエさん見る前に一押しお願いします!


ツインカムエンジン組もう!4 _c0226202_18163012.jpg
ここからですね!
ツインカムエンジン組もう!4 _c0226202_1817448.jpg
Oリングをマニホールドのフランジに
ツインカムエンジン組もう!4 _c0226202_1818838.jpg

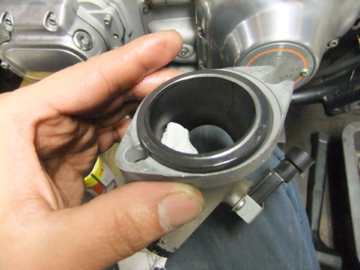

付けます!
付ける前にOリングに556を吹きかけておくと正しい位置に自然にセットされます。
ツインカムエンジン組もう!4 _c0226202_18201442.jpg

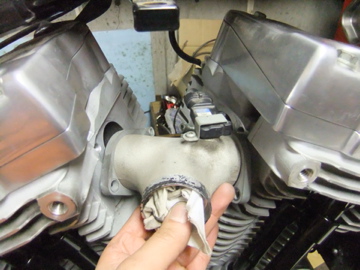

さぁ!
ツインカムエンジン組もう!4 _c0226202_18205810.jpg

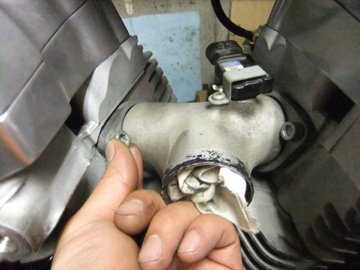

マニホールド付けますよ。
ツインカムエンジン組もう!4 _c0226202_1822218.jpg

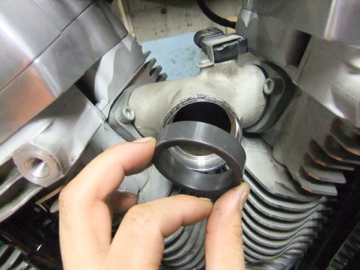

スピゴットのゴム
ツインカムエンジン組もう!4 _c0226202_18224235.jpg

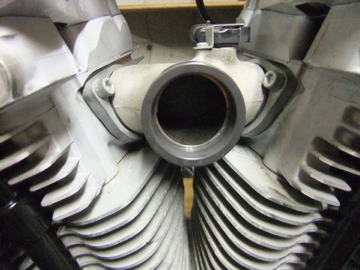

付けて。
ツインカムエンジン組もう!4 _c0226202_18232023.jpg
キャブを差し込む前に
ささる内側の部分にも556を塗るとキャブがキッチリ奥まで入ります。
ツインカムエンジン組もう!4 _c0226202_18252473.jpg
はい!キャブを
ツインカムエンジン組もう!4 _c0226202_1826032.jpg

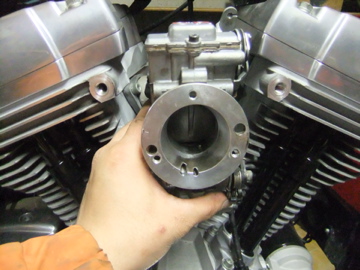

差し込みました!
ツインカムエンジン組もう!4 _c0226202_18264114.jpg

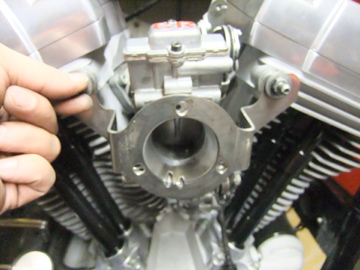

キャブの取付けステーを付けて
ツインカムエンジン組もう!4 _c0226202_18275024.jpg

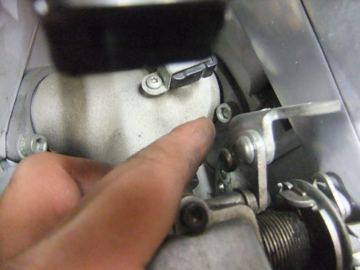

ステーを付けた時点で、マニホールドを止めてる4本のボルトを締めます。
最初にこのボルトを締めるとマニホールドが正確な角度にならないからです!
ツインカムエンジン組もう!4 _c0226202_18311097.jpg

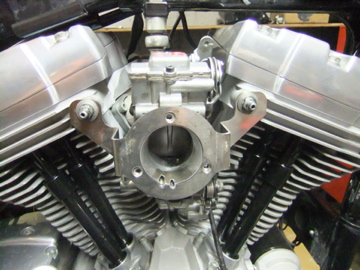

セット完了!
ツインカムエンジン組もう!4 _c0226202_18313666.jpg
インナーのエアークリーナーカバーを
ツインカムエンジン組もう!4 _c0226202_18324627.jpg

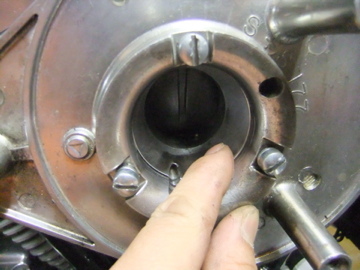

ここに段差が出来ないように
ツインカムエンジン組もう!4 _c0226202_18333586.jpg

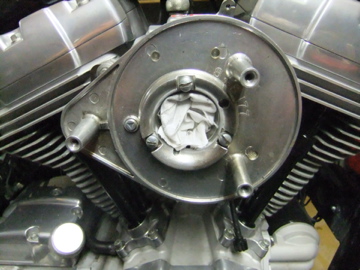

取付けして完了!
