ツインカムエンジン組もう! シリンダーヘッド編 3

にほんブログ村 バイクブログ ハーレーダビッドソンへ
⇧⇧⇧⇧⇧⇧⇧⇧⇧このリスのボタンを一押ししてもらえると、ブログ書いてて良かったなと励みになるので宜しくお願いします!!

ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_1732123.jpg
昨日はこの測定工具の紹介で終わりましたんで
早速4本を測ってみましょう!

1.825/1.825/1.838/1.825インチ

ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17405678.jpg
1カ所だけが1.838でしたので
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17421670.jpg
バラして下のカラーを外して
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17433667.jpg
専用のシムを
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17442918.jpg

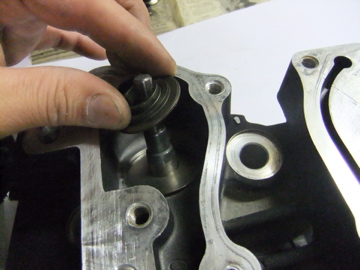

セットして
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17445384.jpg
下のカラーをセット
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17453157.jpg
再計測
バラしてノギスでも測りますが1.824インチなんでOK!

あれ!?
セット長1.825じゃなく1.820インチにするんじゃないの??

0.005インチ(0.127ミリ)のシムが有ればやるんですが

私の知る限り一番うすくて0.015インチ(0.381ミリ)なのでペケ!

1.825インチは許容範囲なんでこのまま組みます!

ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17545827.jpg
ヘッド、スプリング、バルブを洗浄したんで組みますよ!
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17562098.jpg
バルブステムにモリブデングリースを塗って(オイルでも良い)
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17575192.jpg
バルブをヘッドにセット!

ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_1759984.jpg

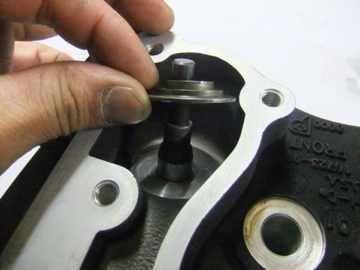

下のカラー入れて
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_17594927.jpg
バルブシールを
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_180388.jpg
セット!
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_1814513.jpg
この時に忘れずにやるのが、上のカラーとバルブシールが当たらないか測りましょう!
入れたカムはボルトインですが一応確認のため!

スキマが15.0ミリで、カムの最大リフトが12.954ミリなんで当たりませんね!
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_1862738.jpg
スプリングにオイルを塗ってから
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_1871328.jpg
セット!
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_1873852.jpg
上のカラーをセットして
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_1882279.jpg
スプリングコンプレッサーで潰して
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_189846.jpg
コッターを入れて
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_1894122.jpg

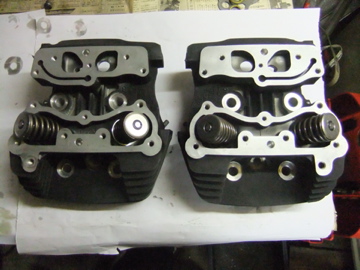

ホイ!
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_1810849.jpg
出来上がり!
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_18103744.jpg
最後にココを
ツインカムエンジン組もう! シリンダーヘッド編 3_c0226202_18111046.jpg
4本プラハンで叩きましょう!
なんで叩く??

叩くことによって、コッター、上のカラー、バルブの合い口が正規な場所にセットされるからです!!

つづく
