エボ エンジンをバラそう!! 腰上編

にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑

お疲れさまです!これからオヤスミの方も、給料入って飲んでる方も寝る前に、まずは一押しポチッと!

ブログランキングに参加してますので上のハーレーをポチッと一押しお願いします!
押して頂けるとブログ継続の励みになり私が生きてる実感を感じますんで宜しくお願いします!(笑)

さてさて
エボ エンジンをバラそう!! 腰上編_c0226202_23184891.jpg
ココから行きましょう!
エボ エンジンをバラそう!! 腰上編_c0226202_23191219.jpg
まずはキャブの

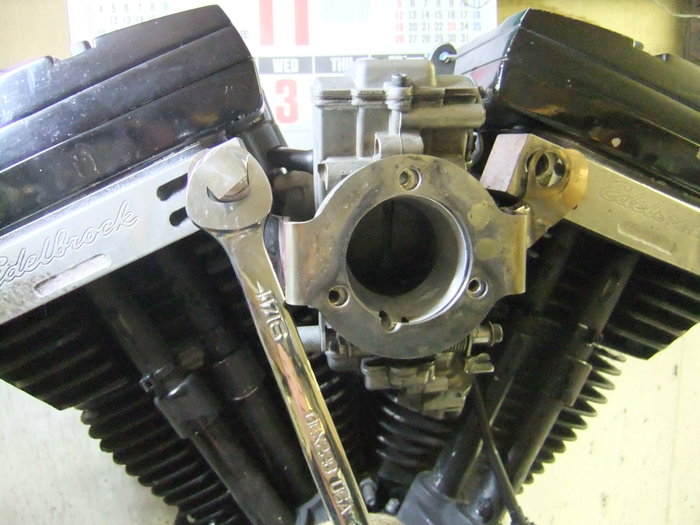

エボ エンジンをバラそう!! 腰上編_c0226202_23194772.jpg

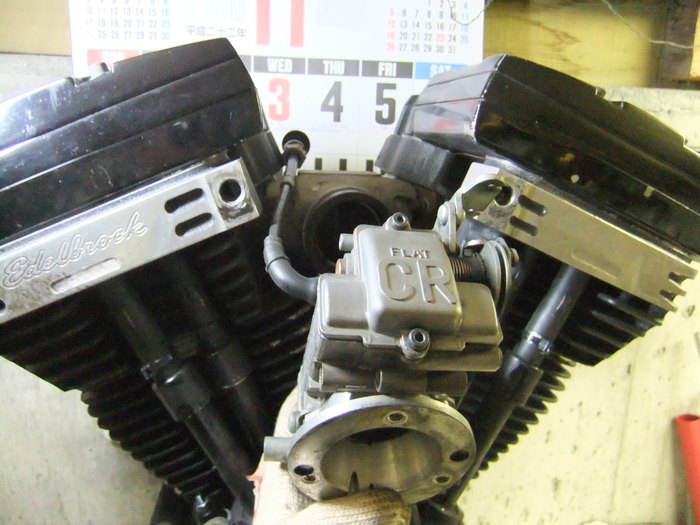

ブリーザーボルトを緩めて
エボ エンジンをバラそう!! 腰上編_c0226202_23203447.jpg
ポン!と
エボ エンジンをバラそう!! 腰上編_c0226202_2321276.jpg

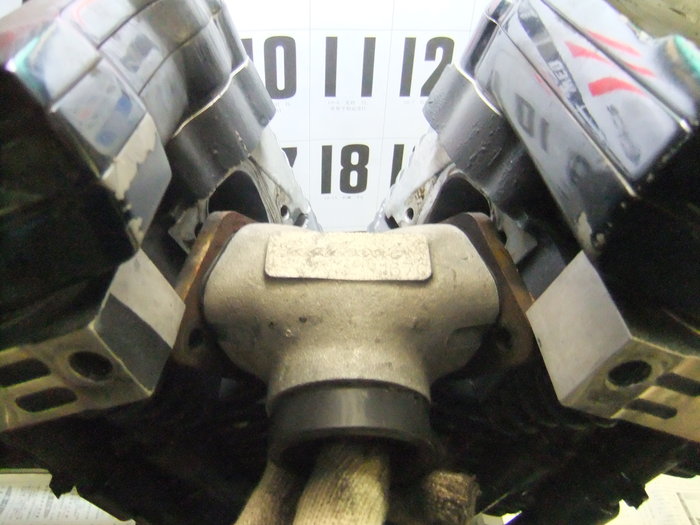

マニホールドも外して!
エボ エンジンをバラそう!! 腰上編_c0226202_23214051.jpg

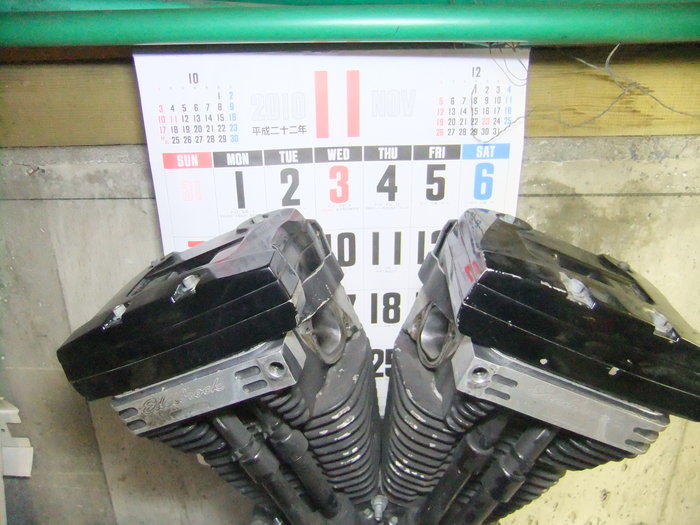

ロッカーカバーのボルトを外して!
エボ エンジンをバラそう!! 腰上編_c0226202_23223177.jpg
上、中カバーを外す!
エボ エンジンをバラそう!! 腰上編_c0226202_2323355.jpg
下のカバーのボルトを緩めて〜!
エボ エンジンをバラそう!! 腰上編_c0226202_23242514.jpg

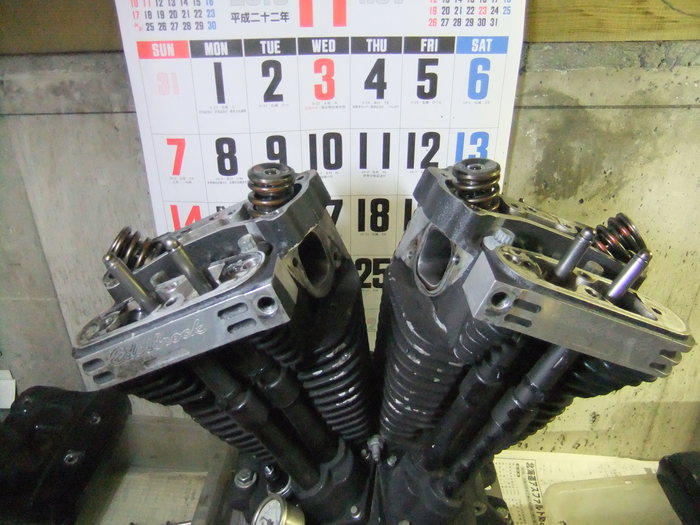

ロッカーカバー取り外し完了!
エボ エンジンをバラそう!! 腰上編_c0226202_23255318.jpg

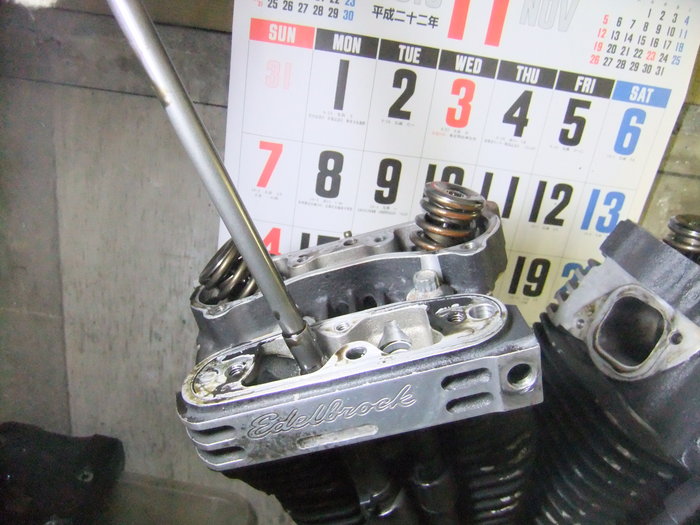

先っちょ出てます!(笑)
エボ エンジンをバラそう!! 腰上編_c0226202_23262691.jpg
プッシュロッドも4本抜きましょう!

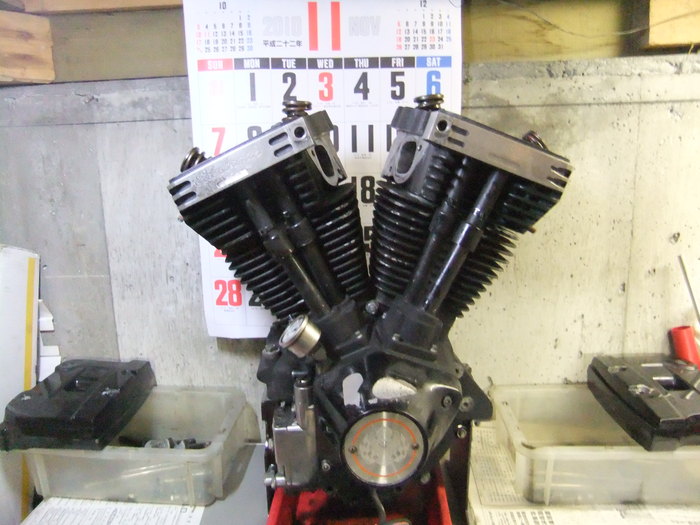

エボ エンジンをバラそう!! 腰上編_c0226202_23271169.jpg
ハイ!ドン!抜きました!
エボ エンジンをバラそう!! 腰上編_c0226202_23274624.jpg
お次ぎはヘッドボルトを4本外して〜!
エボ エンジンをバラそう!! 腰上編_c0226202_23283856.jpg
前後ヘッドを外しましょう!

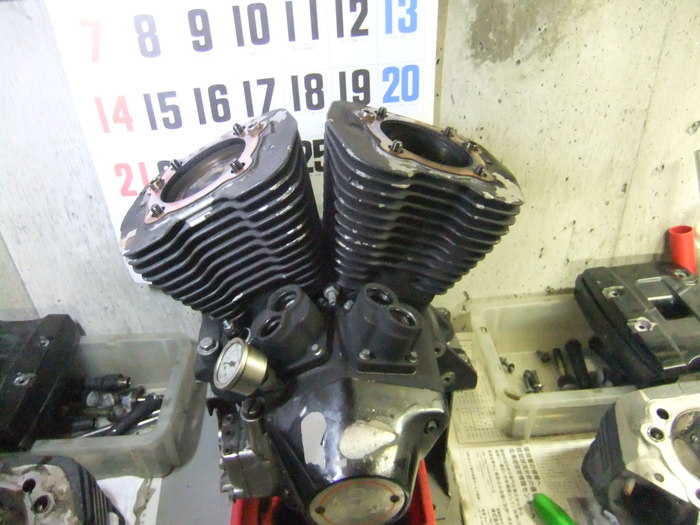

エボ エンジンをバラそう!! 腰上編_c0226202_2329592.jpg
ホイ!
エボ エンジンをバラそう!! 腰上編_c0226202_23302449.jpg

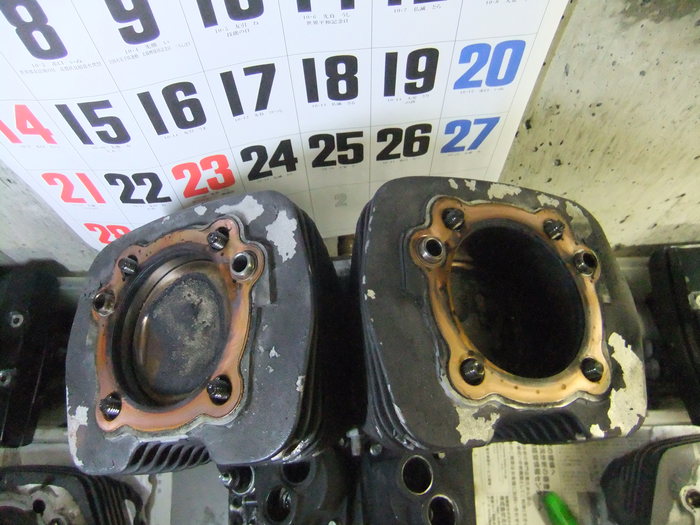

ピストン見えた〜!
エボ エンジンをバラそう!! 腰上編_c0226202_23305378.jpg

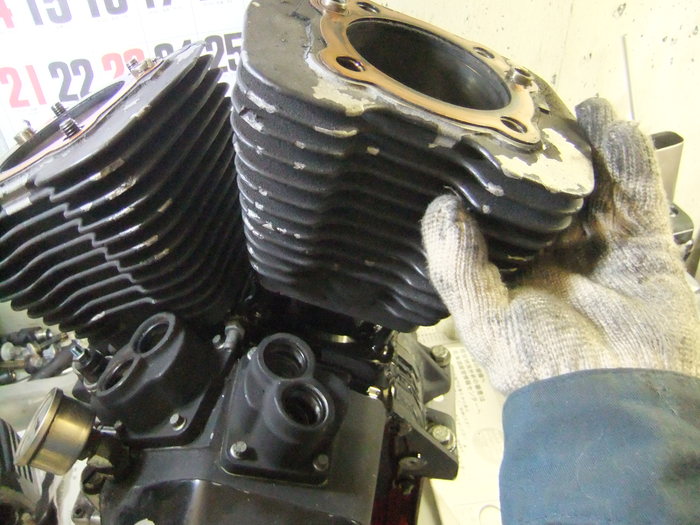

シリンダーも外して!
エボ エンジンをバラそう!! 腰上編_c0226202_23312184.jpg
ピストン見えた〜!
エボ エンジンをバラそう!! 腰上編_c0226202_23321663.jpg

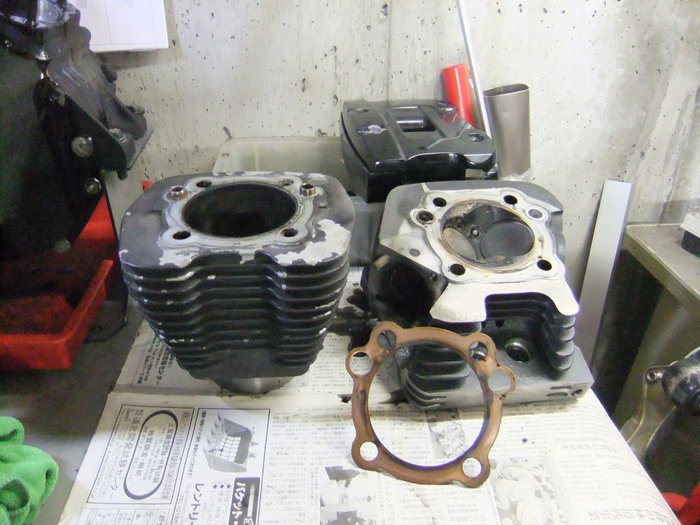

フロント側のヘッド及びシリンダー!


取りあえずは腰上バラしでストップ!!

各パーツの消耗やガタを後々調べてアップします。


つづく
