2011年 05月 07日

クランク仮組み! クリアランスチェック!

にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑

おつかれさまです!お腹が減りました。お酒も飲みたいです。やる事やって行きましょう!皆さんも飲みに出る前に一押しポチッと!(笑)

ブログランキングに参加してますので上のハーレーをポチッと一押しお願いします!
押して頂けるとブログ継続の励みになり私が生きてる実感を感じますんで宜しくお願いします!(笑)

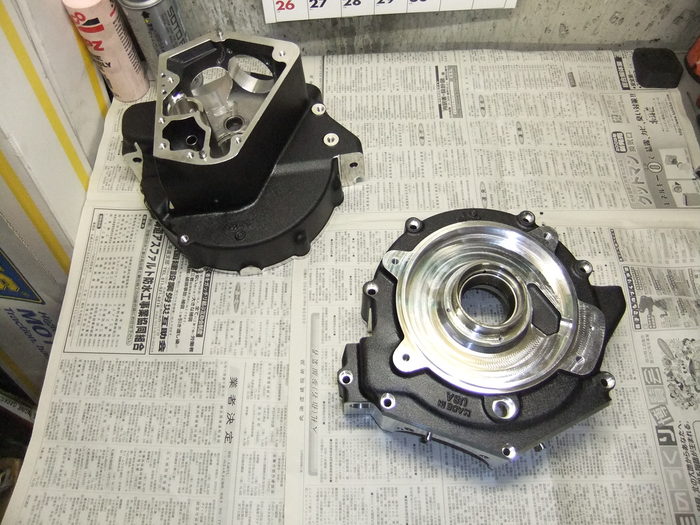

さてさて洗浄も終わったんで
クランク仮組み! クリアランスチェック!_c0226202_1942577.jpg
ケースに
クランク仮組み! クリアランスチェック!_c0226202_1943234.jpg

クランク仮組み! クリアランスチェック!_c0226202_19434391.jpg
スタッドボルトを
クランク仮組み! クリアランスチェック!_c0226202_19441321.jpg

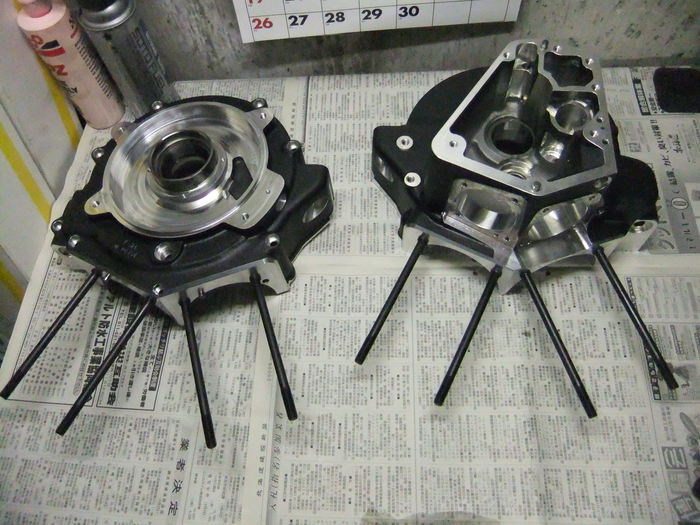

取り付けて。
クランク仮組み! クリアランスチェック!_c0226202_19443978.jpg
ムラサキウニ的な感じで!
クランク仮組み! クリアランスチェック!_c0226202_19452179.jpg

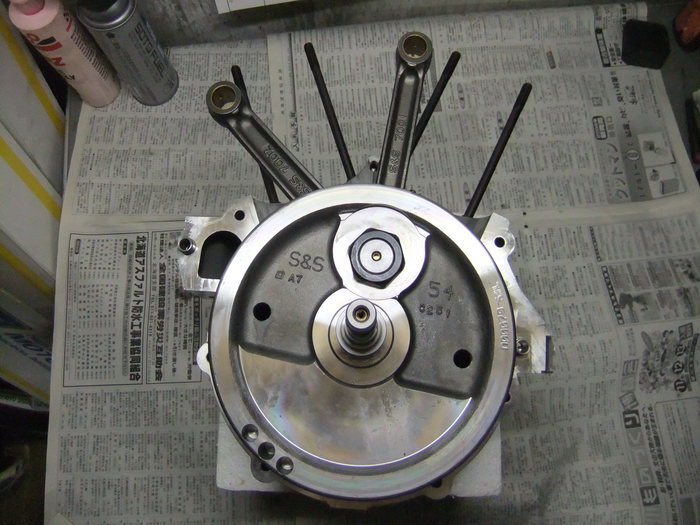

スポロケットシャフト側(左)に
クランク仮組み! クリアランスチェック!_c0226202_19461792.jpg

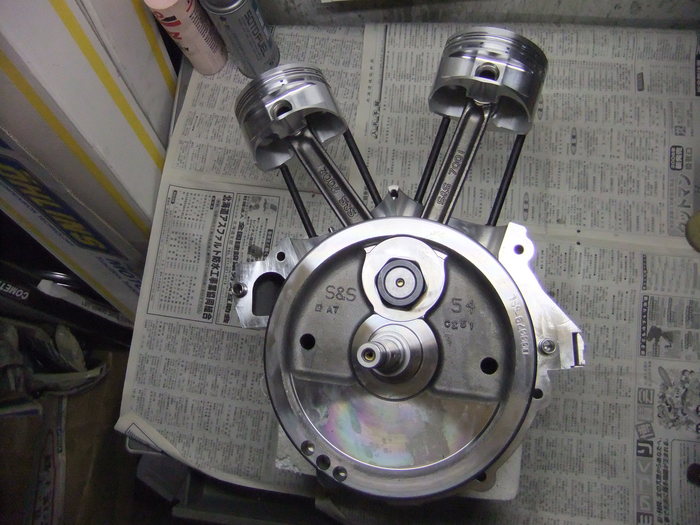

クランクを仮組み。
クランク仮組み! クリアランスチェック!_c0226202_19465344.jpg
ピストンも組んで。
クランク仮組み! クリアランスチェック!_c0226202_19472363.jpg

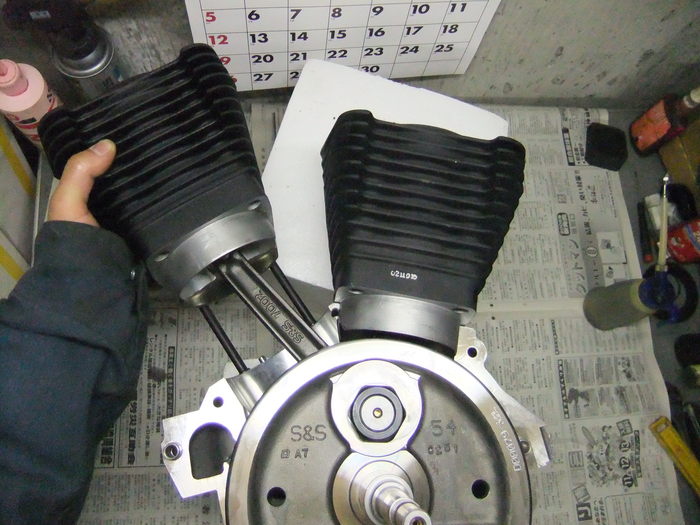

シリンダーも
クランク仮組み! クリアランスチェック!_c0226202_19475147.jpg
組みます!!
クランク仮組み! クリアランスチェック!_c0226202_19481366.jpg
ヘッドボルトも仮締め。
クランク仮組み! クリアランスチェック!_c0226202_19485526.jpg
ハイ!ド〜ン!!

何やるの??って感じですよね。

クランク仮組み! クリアランスチェック!_c0226202_19493014.jpg
Vバンクのこの部分で
クランク仮組み! クリアランスチェック!_c0226202_19504461.jpg
ピストンの
クランク仮組み! クリアランスチェック!_c0226202_1951885.jpg
スカート部分のココ。クランキング(回転させて)ピストン同士のスカート部分が当たらないか??
クランク仮組み! クリアランスチェック!_c0226202_19525446.jpg

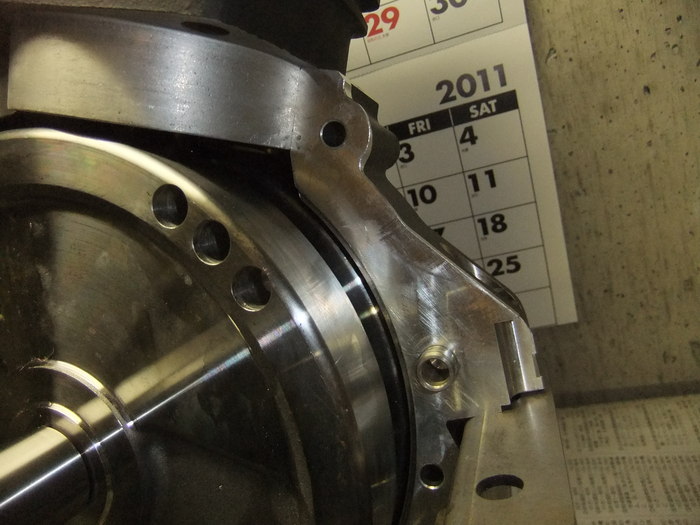

ケース前側
クランク仮組み! クリアランスチェック!_c0226202_19533058.jpg

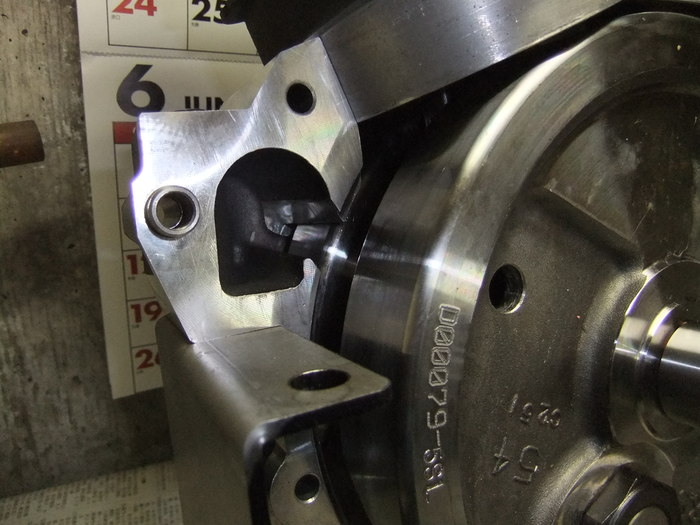

ケース後側でコンロッドがケース内部に当たったり、他の部分が当たってないかを調べます。

こういうクリアランスチェックを行ってからエンジンを組む段階に進みます。

腰下はOKです!!
クランク仮組み! クリアランスチェック!_c0226202_1956356.jpg


理科室の標本的な〜!!(笑)
