シリンダーヘッド バルブ同士のクリアランスチェック!!

にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑

お疲れさまです。汗!汗!汗! 今日も一日頑張ったので、風呂!ビール!クララと遊ぶ!で癒されますよ!!

飲む前に一押しポチッと!


ブログランキングに参加してますので上のハーレーをポチッと一押しお願いします!
押して頂けるとブログ継続の励みになり私が生きてる実感を感じますんで宜しくお願いします!(笑


さてさて
シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_2036656.jpg

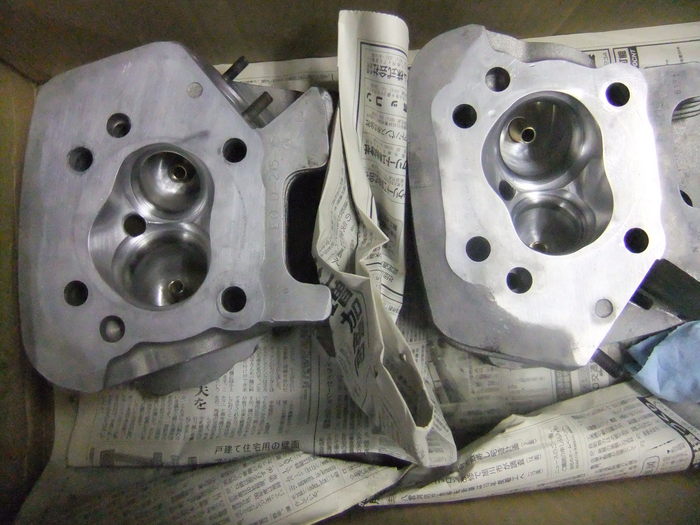

ヘッドの追い込みシートカットも仕上がりましたんで

バルブ同士のクリアランスの計測をしましょう!

バルブ同士のクリアランス??

クランキングをして、インテークバルブとエキゾーストバルブの一番近い所を計ります。

シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_20405646.jpg
組みましょう。
シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_2041364.jpg

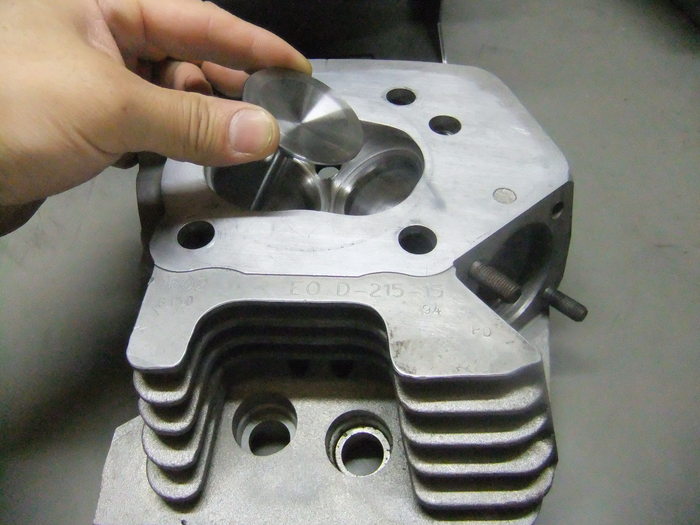

バルブを組んで
シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_20421341.jpg
ヘッド、ロッカーボックスを組んで
シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_20432835.jpg
プッシュロッドも調整して。


さ〜てクランキング!!



動画はフロントヘッドです。このように向かって右のエキゾーストバルブが開いて、閉まるところをインテークバルブが開いてエキゾーストバルブを追いかける形になります。

この追いかける時にバルブ同士が一番近い所を計ります。

シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_20504967.jpg

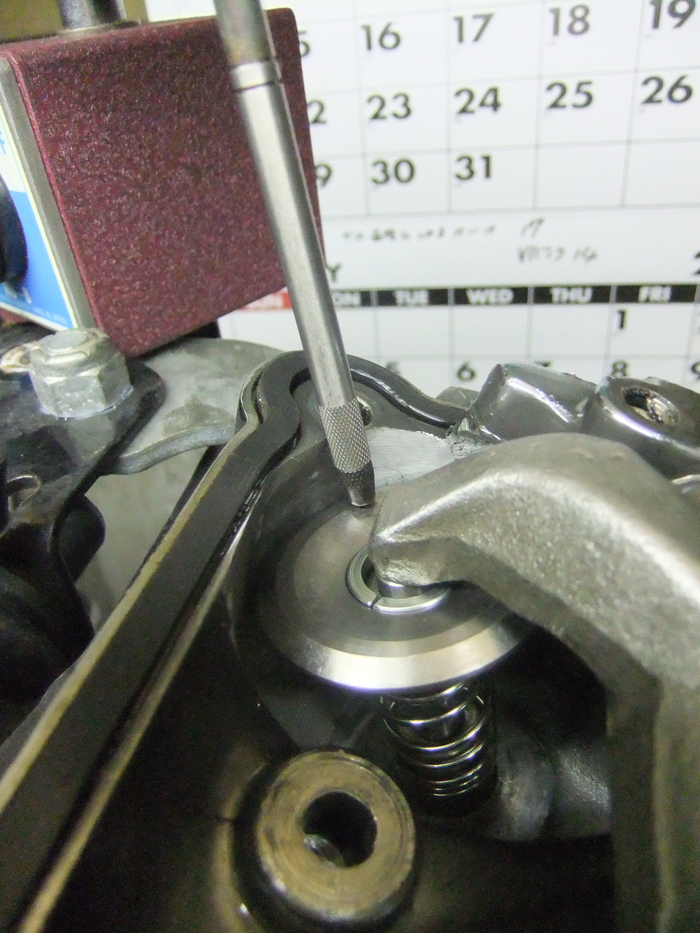

ダイヤルゲージをインテーク側にセット。
シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_20513856.jpg
こんな感じで。
シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_2056191.jpg
ゆっくりクランキングして中指でロッカーアーム〜インテークバルブを押しながら
シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_20575644.jpg
バルブ同士の一番近い所を
計測。

一目盛りが 1/100ミリです。

シリンダーヘッド バルブ同士のクリアランスチェック!!_c0226202_20585053.jpg
リアも同じようにやります。


計測結果は

フロントヘッド バルブ同士のクリアランス      1、78ミリ
        バルブとピストンのクリアランス   10ミリ以上

リアヘッド   バルブ同士のクリアランス      1、8 ミリ
        バルブとピストンのクリアランス   10ミリ以上



バルブ同士が 1ミリ以上なんでOKです!


さ〜て 次は燃焼室の容量計測です


つづく
