エボリューション エンジン組立!! 2

にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑

お疲れさまです!眠い!眠い!寝る前に一押しポチッと!



さてさて
エボリューション エンジン組立!! 2_c0226202_22534514.jpg

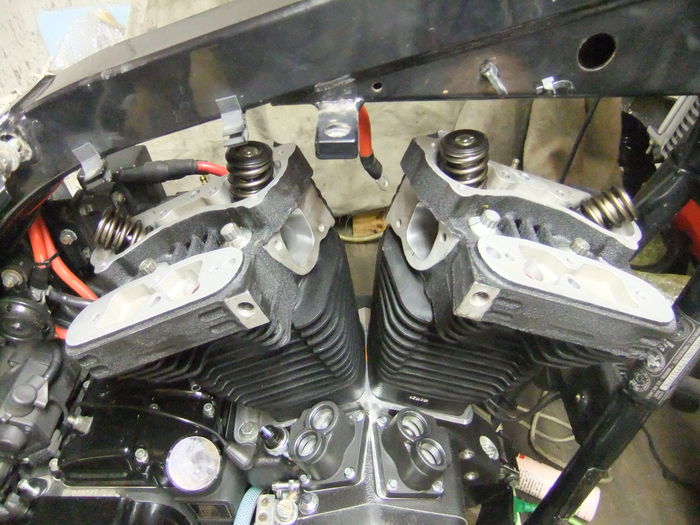

そろそろ双子を起こしましょう。
エボリューション エンジン組立!! 2_c0226202_22541844.jpg
さ〜て始めましょう!
エボリューション エンジン組立!! 2_c0226202_2255313.jpg
まずはオイルを塗っといて。
エボリューション エンジン組立!! 2_c0226202_22562832.jpg
ガスケットをセット!
エボリューション エンジン組立!! 2_c0226202_2257530.jpg

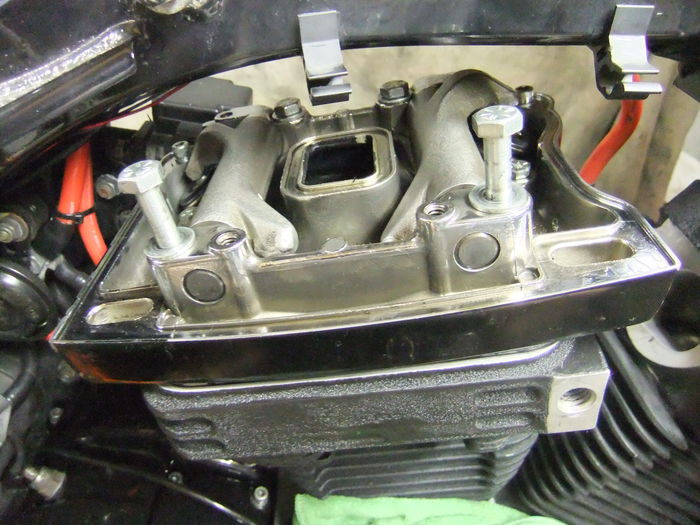

ロッカーカバーを
エボリューション エンジン組立!! 2_c0226202_22573855.jpg
仮セット!
エボリューション エンジン組立!! 2_c0226202_2258527.jpg
ホイ!
エボリューション エンジン組立!! 2_c0226202_22584136.jpg
ロッカーアームのシャフトを抜いて
エボリューション エンジン組立!! 2_c0226202_22592077.jpg

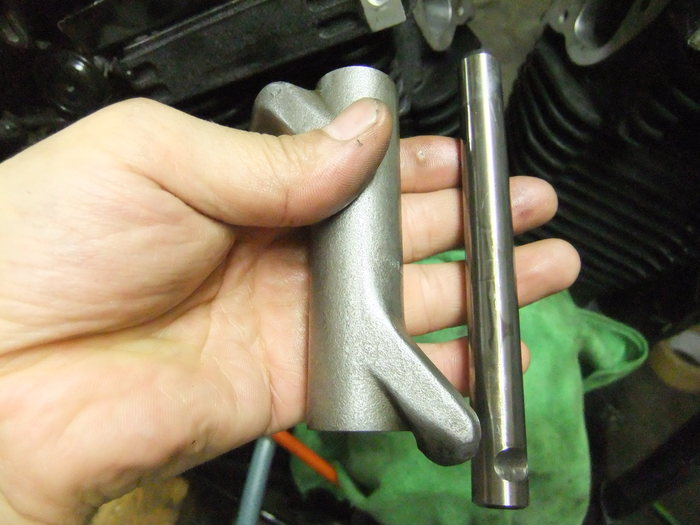

互いに減ってるので、今回は新品に交換。
エボリューション エンジン組立!! 2_c0226202_2304125.jpg
シャフト!
エボリューション エンジン組立!! 2_c0226202_2311057.jpg
オイルを塗布
エボリューション エンジン組立!! 2_c0226202_2313324.jpg
今回の目玉のローラーロッカーアーム!!
エボリューション エンジン組立!! 2_c0226202_2321916.jpg
オイルを塗布
エボリューション エンジン組立!! 2_c0226202_2324219.jpg
ローラーロッカーアームを組む前に
エボリューション エンジン組立!! 2_c0226202_2332010.jpg
強化バルブスプリングになると必然的に外径がノーマルスプリングよりも大きくなるんで、ロッカーカバーの内側とスプリングが当たってないかチェック!

以前にカバーの内側を削ってるんで確認ですね。

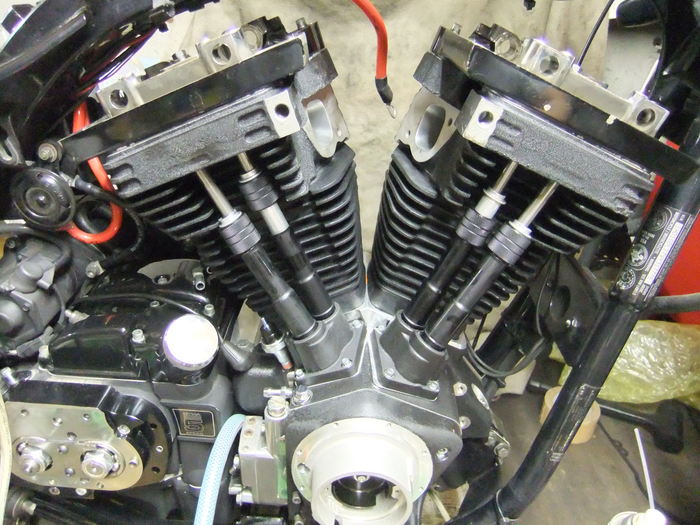

エボリューション エンジン組立!! 2_c0226202_23101072.jpg
プッシュロッドとカバーを入れておいて
エボリューション エンジン組立!! 2_c0226202_2383240.jpg
にゅにゅっと差し込み

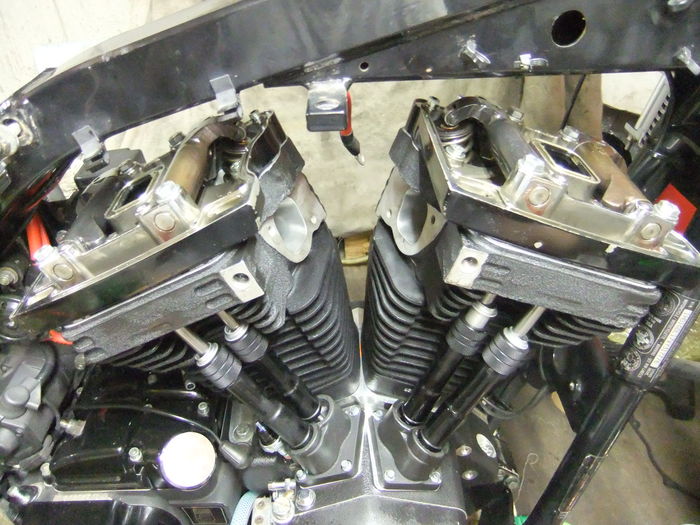

エボリューション エンジン組立!! 2_c0226202_239610.jpg
セット完了!
エボリューション エンジン組立!! 2_c0226202_2311121.jpg


プッシュロッド調整。

上死点でインテーク、エキゾーストの調整するんじゃなく

インテークが閉じた時にエキゾーストを合わし

エキゾーストが開き始めた時にインテークを合わす。

ハイリフト、オーバーラップの大きいカムならこの合わせ方が確実です。

つづく
