2012年 07月 11日

38ナックル クラッチシェル加工

にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑
お疲れ様です!札幌も扇風機ナシでは過ごしづらくなってきました。が!?そろそろビアガーデンの季節ですね!!

外で飲むルービーは最高!と思ったら上のハーレーをポチッと一押し!

さてさて
38ナックル クラッチシェル加工_c0226202_20452723.jpg
ローライダーとキャノンを天日干しのごとく外に出してながめていたら。
38ナックル クラッチシェル加工_c0226202_2046373.jpg
キャノンはイイね!

とそこに
38ナックル クラッチシェル加工_c0226202_20484484.jpg

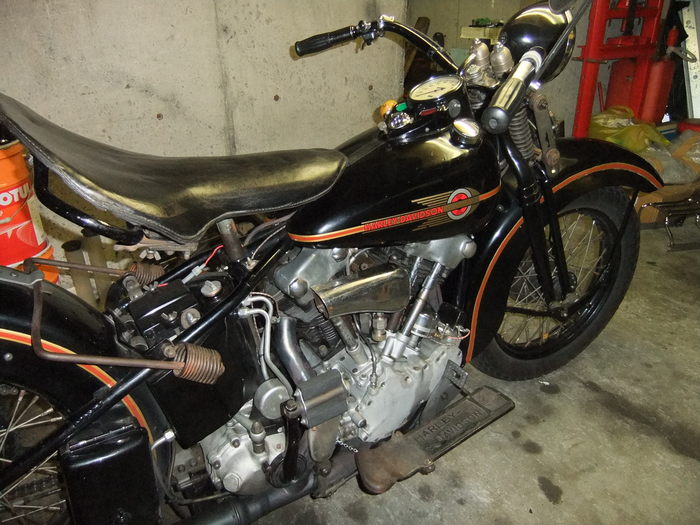

38ナックル入庫です!
38ナックル クラッチシェル加工_c0226202_205084.jpg

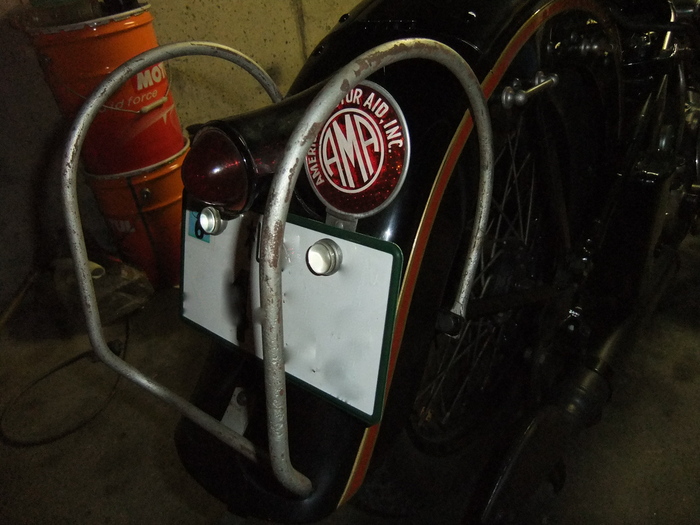

最近取り付けたリアバンパーが、たまりませんな〜。
38ナックル クラッチシェル加工_c0226202_2051525.jpg

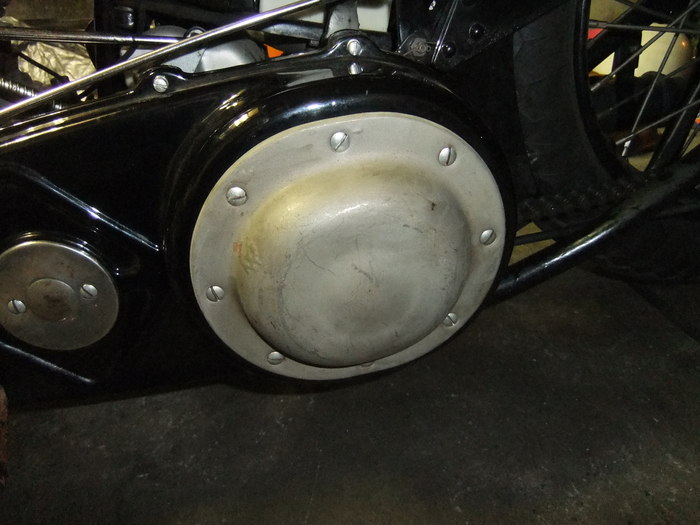

今回はこのダービーカバーの中のクラッチシェルの加工です。

さ〜てバイクを正立させるのにジャッキをかけようと思ったら。

38ナックル クラッチシェル加工_c0226202_20541036.jpg
そうだセンタースタンドが付いてたんだ!
38ナックル クラッチシェル加工_c0226202_20553319.jpg
ダービーカバーを開けて
38ナックル クラッチシェル加工_c0226202_2056220.jpg
カバーの裏側にスタッドボルトが当たった跡が。

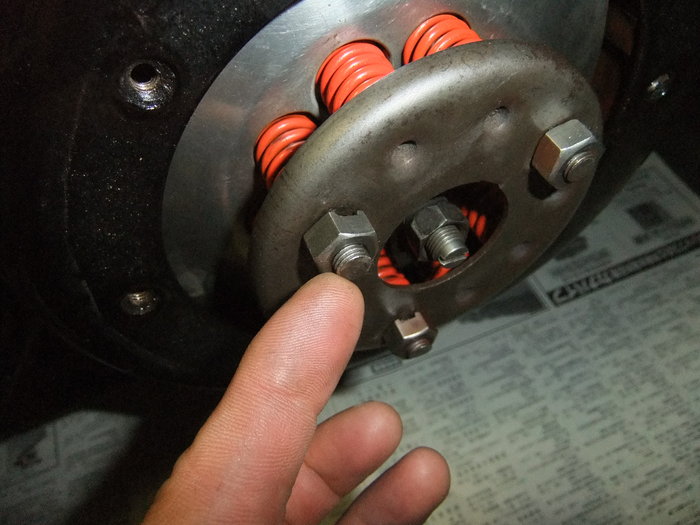

38ナックル クラッチシェル加工_c0226202_20571960.jpg
このスタッドが当たってるんですよ。

なぜ??当たる??

この車両のプライマリーケースは30年代(薄い)。クラッチシェルは40年代(厚い)。40年代のクラッチシェルを使いクラッチ板を少なくして加工、現代のクラッチスプリングを使い30年代のクラッチよりも扱いやすくしております。

が!?

ダービーカバーのガスケットはコルク(痩せてきます)。この時代のプライマリーチェーンの張りは現代のテンショナー調整じゃなく、ミッションを後ろにずらしてのダイレクトなんで最初は当たらないように軽く削ってたスタッドボルトも、ガスケットやせたりや、ミッションをずらしたりで当たっちゃいましたんで削りましょう。

38ナックル クラッチシェル加工_c0226202_2174544.jpg
切り粉がプライマリーないに入らないようにガード!
38ナックル クラッチシェル加工_c0226202_2183639.jpg
車体もガード!
38ナックル クラッチシェル加工_c0226202_218576.jpg
削り終了!

今回はスタッドボルト削りとガスケットをコルクの厚い物で制作して終了です。

38ナックル クラッチシェル加工_c0226202_2112818.jpg

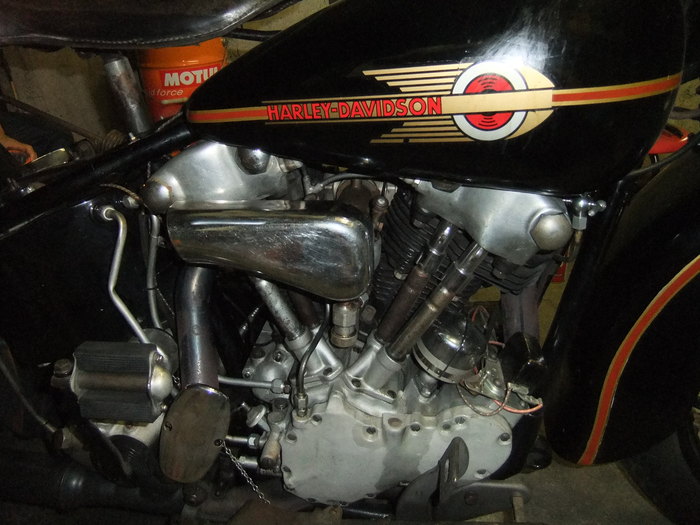

存在感有りますな〜!
