2012年 12月 04日

まずはシリンダーヘッドをバラしましょう!

にほんブログ村 バイクブログ ハーレーダビッドソンへ


   ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑
忙しいけれど気になる事は年内に!と思ったら上のハーレーをポチっと一押しお願いします!ブログランキングの順位が上がるとイイね!とクララもポチしてますよ〜!(笑


さてさて

このまま机の上に置いといても何にもなりません!

東の方ではユッキーもショベルのヘッドをバラしてるはず。年内グイグイと進めましょう!

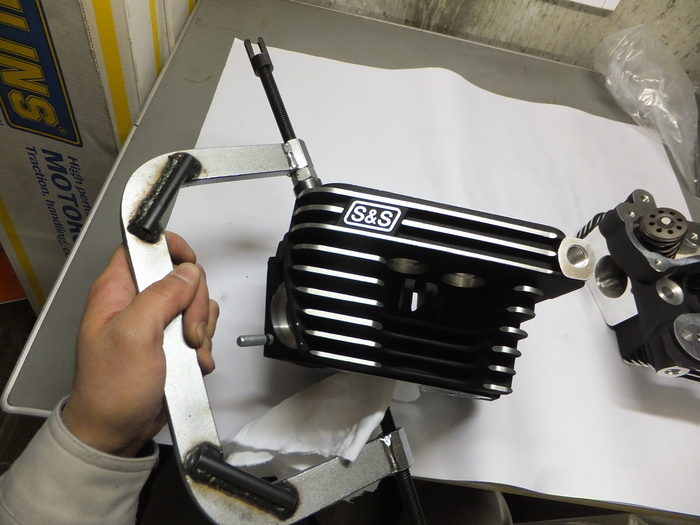

コンプレッサーをかけてスプリングを
外して。

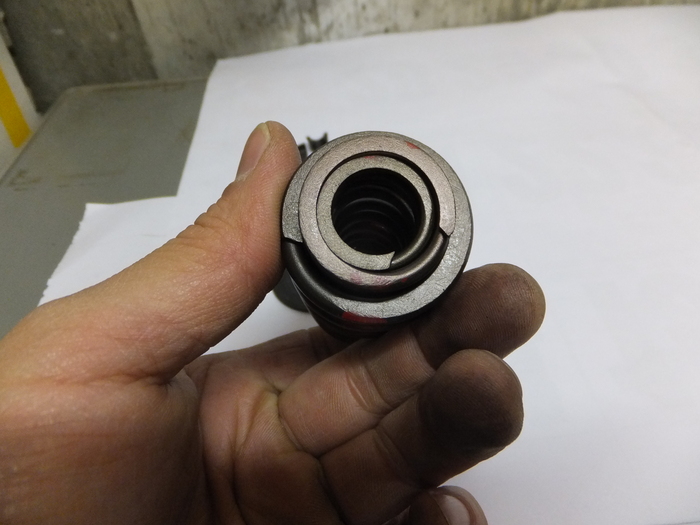

トリプルスプリングの
トリオ ザ パンチョです!
バルブシールはOEMスタイルの長持ちしないタイプですな。
右がインテークバルブ 2インチ(50.8ミリ)、左がエキゾーストバルブ 1.605インチ(40.8ミリ)です。
シートカットは3アングルでした。まぁ万人向けなんでしょうね。

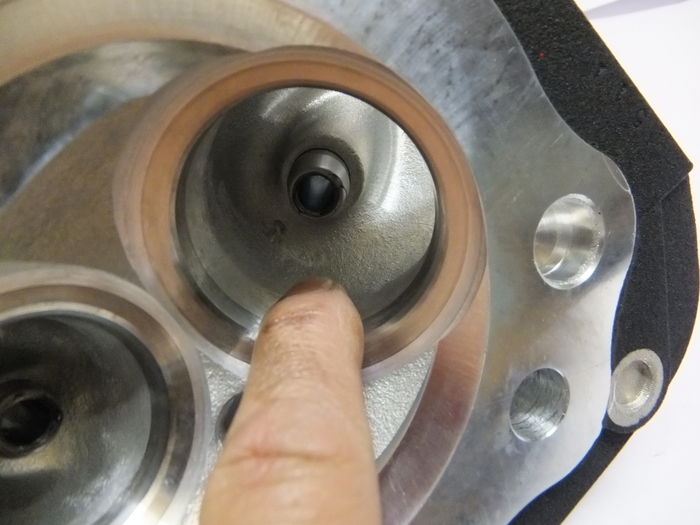

バルブシートとポートの段付きも軽く修正してます。
お次はバルブ比較です。

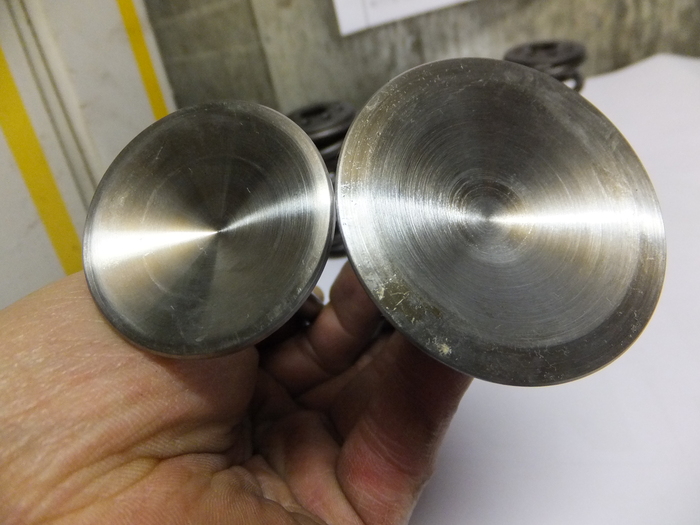

まずはインテークバルブ。右がマンレイ、左がS&S。マンレイの方がバルブの傘が薄いので、大容量のフローが見込まれます。
S&Sはチューリップ式なんで、フローの容量では負けますが流速は速いんでしょうね。

エキゾーストバルブ。右がマンレイ、左がS&S。インテークの説明と同じ形状です。

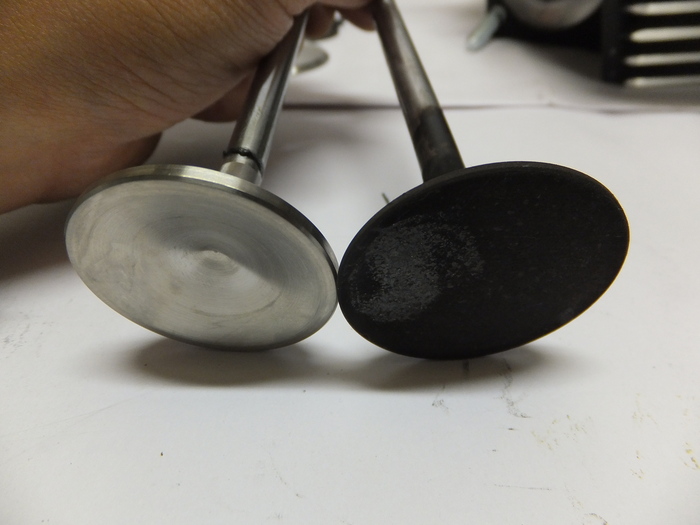

燃焼室側のバルブの凹みも、右のマンレイはフラット、左のS&Sは凹んでるんでマンレイに換えると圧縮は上がりますね。

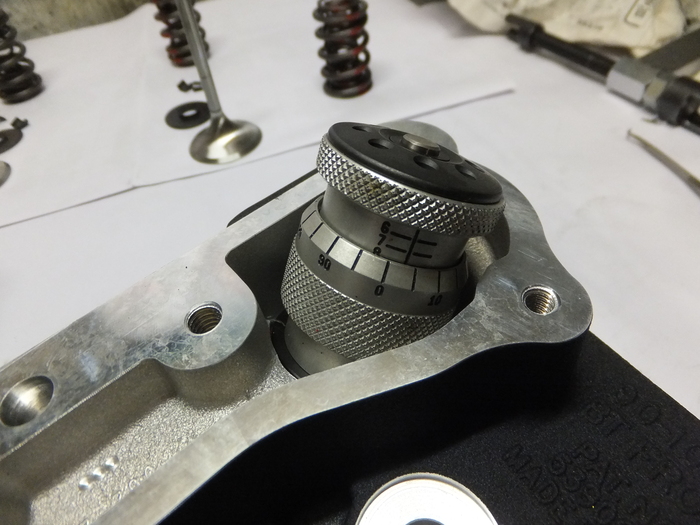

出荷時のセット長も計測しときましょう。
バラバラな感じで
置かれております。

バルブも換えちゃおうかなと悩みつつ。




ポート研磨しながら検討ですね!
