2013年 01月 27日

ギザギザポテトチップ と ツインカム

さてさて

ギザギザポテトチップ と ツインカム_c0226202_1745012.jpg
本日もココから景気よくバラしてイキましょう!
ギザギザポテトチップ と ツインカム_c0226202_17461210.jpg

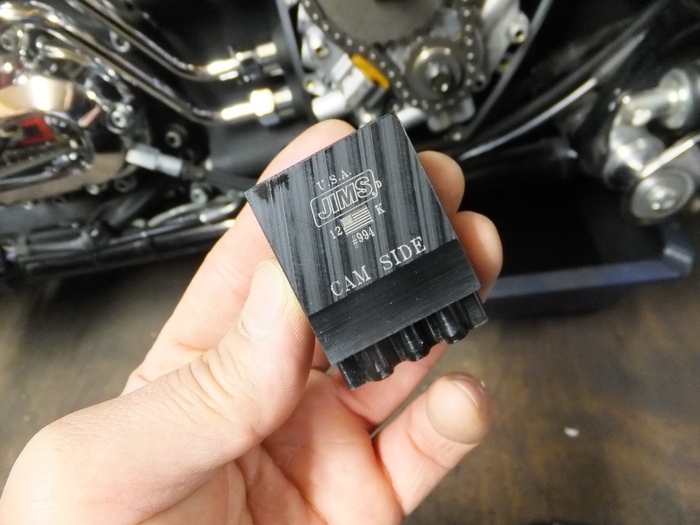

まずはコチラの特殊工具のギザギザ部分を使い
ギザギザポテトチップ と ツインカム_c0226202_1749137.jpg
カム側、クランク側のギヤを空回りしないようにロックして
ギザギザポテトチップ と ツインカム_c0226202_1751128.jpg
ボルトを回して
ギザギザポテトチップ と ツインカム_c0226202_17513158.jpg
外しましょう。
ギザギザポテトチップ と ツインカム_c0226202_17514784.jpg
ギヤとカムチェーンが外れましたね。
ギザギザポテトチップ と ツインカム_c0226202_17532678.jpg
続いてタペットカバーも外します。
ギザギザポテトチップ と ツインカム_c0226202_17535559.jpg
フロント側の双子のタペット兄弟登場!
ギザギザポテトチップ と ツインカム_c0226202_17545967.jpg
タペットも
ギザギザポテトチップ と ツインカム_c0226202_1755982.jpg
外しちゃって
ギザギザポテトチップ と ツインカム_c0226202_17553435.jpg
ド〜ン!
ギザギザポテトチップ と ツインカム_c0226202_17563433.jpg
カムサポートプレートも外すと
ギザギザポテトチップ と ツインカム_c0226202_17572174.jpg
カムサポートプレートの裏には見ての通りのツインカム登場です。
ギザギザポテトチップ と ツインカム_c0226202_1758189.jpg
プレートが外れた感じで。
ギザギザポテトチップ と ツインカム_c0226202_1759594.jpg

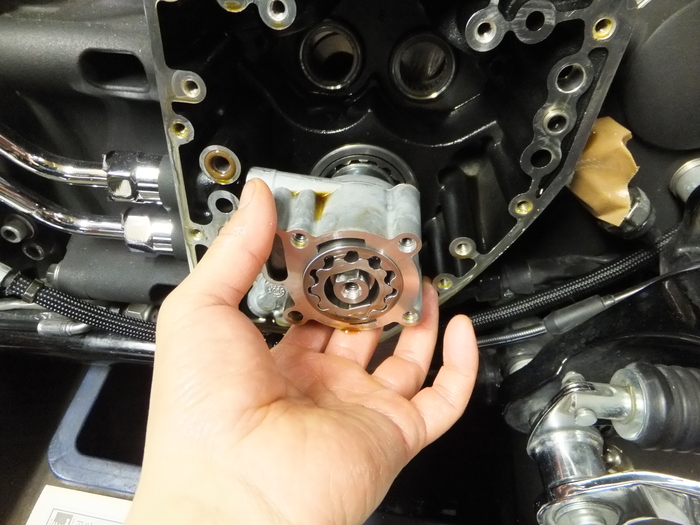

オイルポンプも外しましょう。
ギザギザポテトチップ と ツインカム_c0226202_1802631.jpg

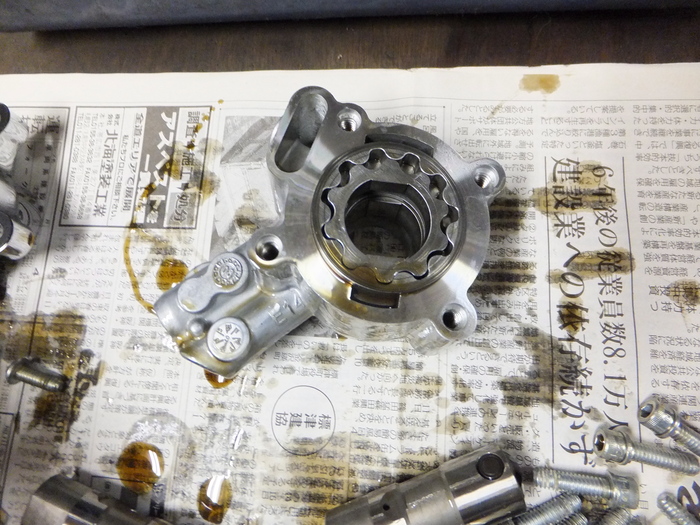

これがオイルを循環させる重要なパーツです。
ギザギザポテトチップ と ツインカム_c0226202_1813957.jpg

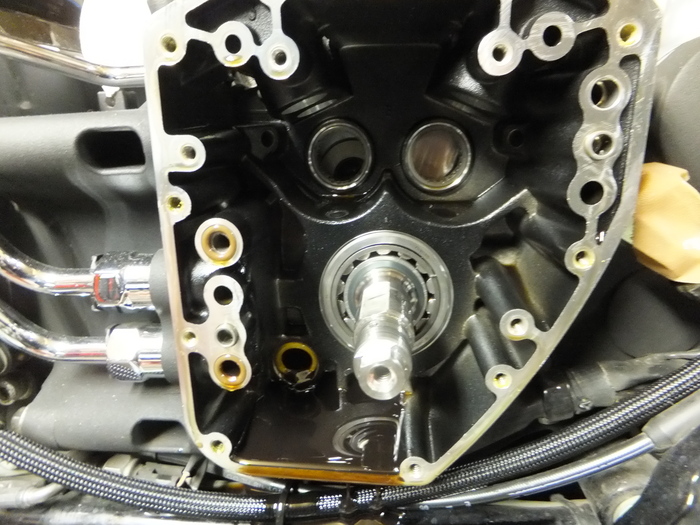

私の財布の中身と同じくスッカラカン!(笑
ギザギザポテトチップ と ツインカム_c0226202_1823820.jpg

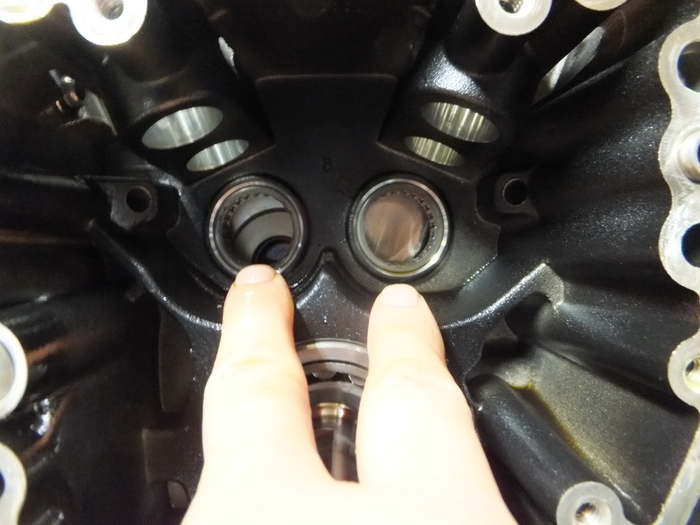

この2個のインナーカムベアリングを新品に打ち返しますよ。
ギザギザポテトチップ と ツインカム_c0226202_183295.jpg
プーラーセットの
ギザギザポテトチップ と ツインカム_c0226202_184813.jpg
抜けました。
ギザギザポテトチップ と ツインカム_c0226202_1843069.jpg
左が抜いた純正ベアリング、右がこれからセットする社外のベアリング。
左に比べて右のベアリングのローラーは2倍の数。ローラーの数が増える事によりベアリングにかかるバルブスプリングの力が半分に分散されます。
ギザギザポテトチップ と ツインカム_c0226202_1885455.jpg
コーヨー!頼んだよ!
ギザギザポテトチップ と ツインカム_c0226202_189337.jpg

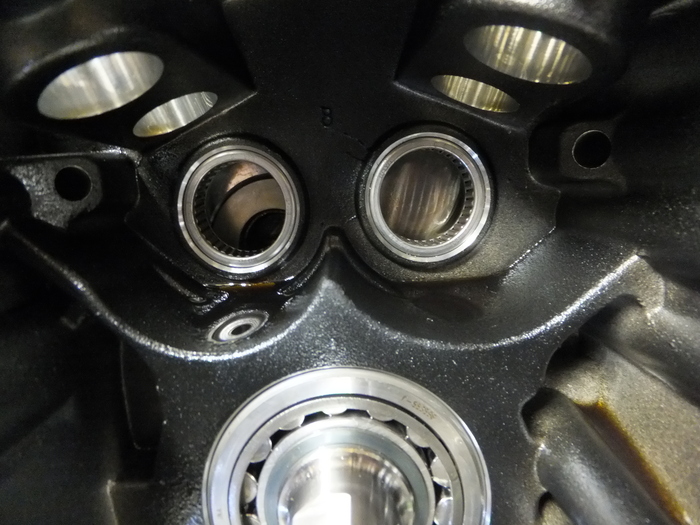

高性能ベアリングをインストール!
ギザギザポテトチップ と ツインカム_c0226202_181008.jpg
セット完了です!

今日はココまでですが、新しいパーツを組む前にタペット、テンショナーシュー、カムの検証等をアップしたいと思います。


そういえば
ギザギザポテトチップ と ツインカム_c0226202_18123145.jpg
最初に使ったギヤのロック工具の
ギザギザポテトチップ と ツインカム_c0226202_18133195.jpg
ギザギザ君。

実は身近に有る物で代用出来るような〜。

アレだ!!!


ギザギザポテトチップ と ツインカム_c0226202_1815630.jpg



ギザギザのポテトチップ!!!


つづく

ポテトチップだとギヤだけじゃなく人生も空回り〜………
