cp pistons

さてさて淡々と進めて行きましょう！

cp pistons_c0226202_21191942.jpg
今回ツインカム９６Bに組むピストンです。
cp pistons_c0226202_2120129.jpg
約１００ミリ。ストロークを変えずに今回はボアだけで１５８０→１７５０ccにアップになります。
前後ピストンの直径を測りましたが、最新の機械加工技術は素晴らしく１／１００みりの狂いも無く同じ寸法です。
cp pistons_c0226202_2122448.jpg
ピストンのスカート部分と
cp pistons_c0226202_21235397.jpg

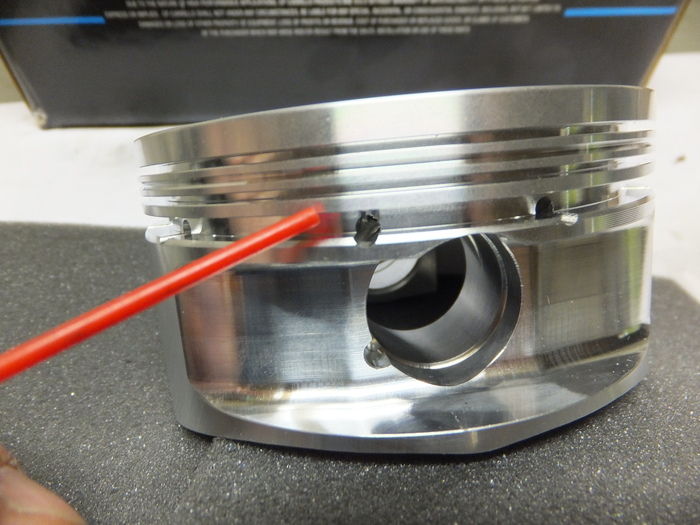

リングのはまる部分のエッジ（角）を
cp pistons_c0226202_2126258.jpg
ペーパーで落としましょう。これでシリンダー内壁にかなり優しいピストンに成長！
cp pistons_c0226202_21265245.jpg
リングギャップを測ってギャップ調整。
cp pistons_c0226202_21273592.jpg

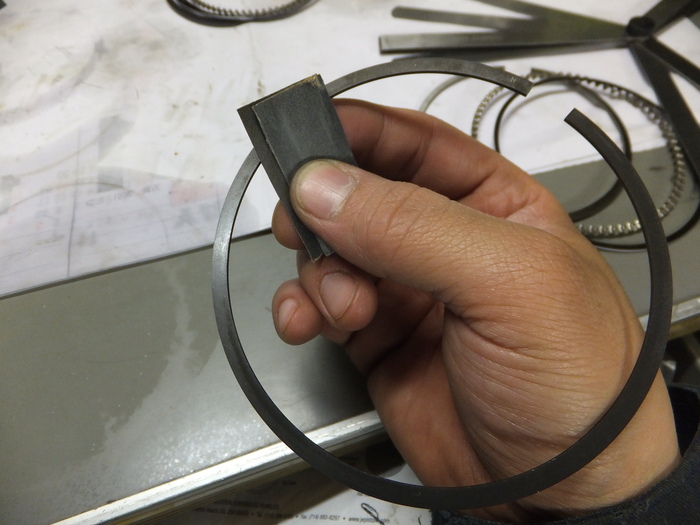

リングの内カドも
cp pistons_c0226202_21281262.jpg
ペーパーで軽く落として
cp pistons_c0226202_21295397.jpg

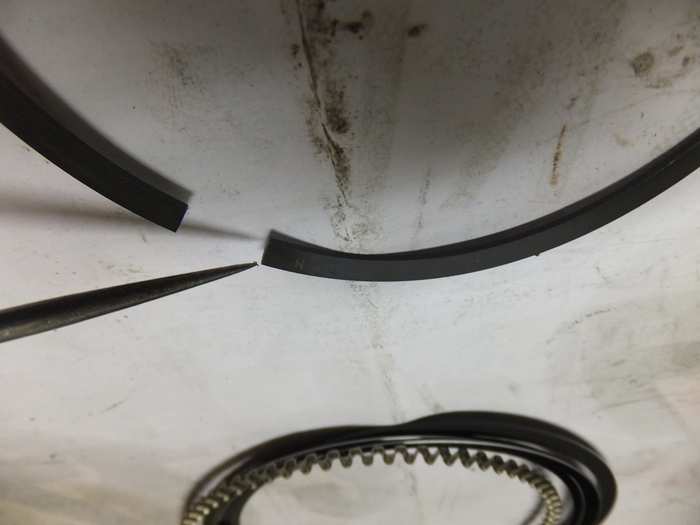

ココのカドは重要です！！
cp pistons_c0226202_21293695.jpg
落としましょう！
cp pistons_c0226202_2129509.jpg
こう並べると興奮するのは私だけ？？


こんな感じでピストン＆リング調整も終わり次のステージへ！

つづく
