ツインカム107B エンジン組立 2

さてさて
ツインカム107B エンジン組立 2_c0226202_922095.jpg

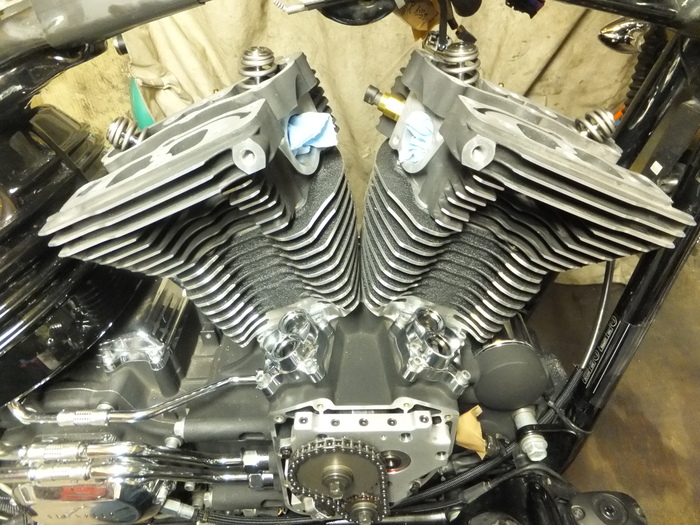

ヘッドまで組み上がったココからですね。
ツインカム107B エンジン組立 2_c0226202_925929.jpg
ガスケットを載っけて
ツインカム107B エンジン組立 2_c0226202_94550.jpg
アンダーロッカーカバーを
ツインカム107B エンジン組立 2_c0226202_944339.jpg
セット!
ツインカム107B エンジン組立 2_c0226202_955168.jpg
ロッカーアームサポートを組む前に
ツインカム107B エンジン組立 2_c0226202_963563.jpg
フタを開けてブリーザー室をバージョンアップしましょう。
ツインカム107B エンジン組立 2_c0226202_975068.jpg
指してるココの穴がブローバイガスがスポンジでオイルと空気に分離した後にエンジン側に戻るオイルのリターン穴です。

穴の大きさ約1.6ミリです。
ツインカム107B エンジン組立 2_c0226202_910461.jpg
4.5ミリに拡大

なぜ??

ツインカム107B エンジン組立 2_c0226202_9333156.jpg


図で示す通りエンジン内圧はスポンジを通る事によりオイルと空気、ガスに分離されます空気、ガスはエンジン外部へ、オイルはリターンしてエンジン内部へ戻ります。

この時スポンジに溜まったオイルを穴の拡大によって速やかにエンジン内部にかえす事によって、スポンジにオイルが溜まってなければ以前よりもエンジン外部にブローバイガスを放出出来ます。

ブローバイを制する者はエンジンパワーも制する!!

ツインカム107B エンジン組立 2_c0226202_9423241.jpg
加工も終わりましたんでロッカーアームサポートも組込み
ツインカム107B エンジン組立 2_c0226202_9432613.jpg

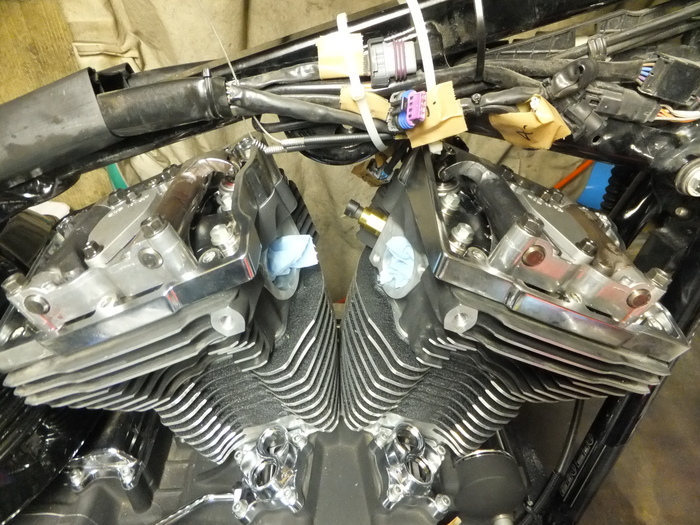

ローラーロッカーアームをオゴリます。
ツインカム107B エンジン組立 2_c0226202_9445175.jpg
ド〜ン!!


つづく
