2013年 06月 19日

S&S シリンダーヘッド組立

さてさて

シリンダーヘッドの中身を組み立てて行きましょう！

S&S シリンダーヘッド組立_c0226202_2252778.jpg

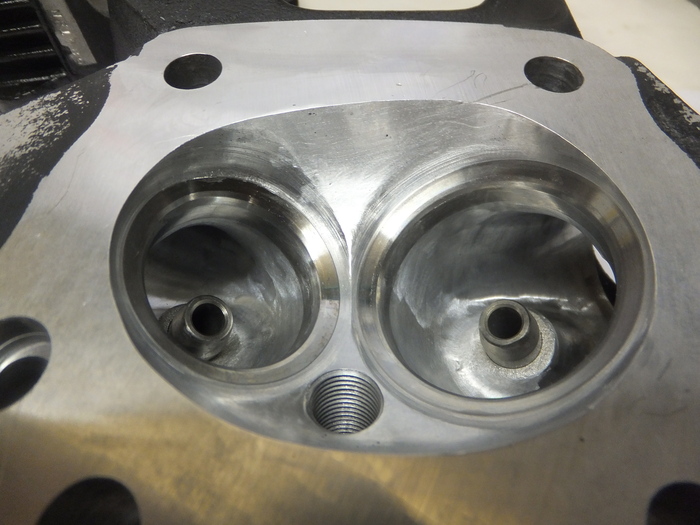

燃焼室
S&S シリンダーヘッド組立_c0226202_2255557.jpg
インテークポート
S&S シリンダーヘッド組立_c0226202_2261627.jpg
エキゾーストポート

鏡面仕上げは基本意味が無いので、こんな感じで仕上げました。
S&S シリンダーヘッド組立_c0226202_229656.jpg

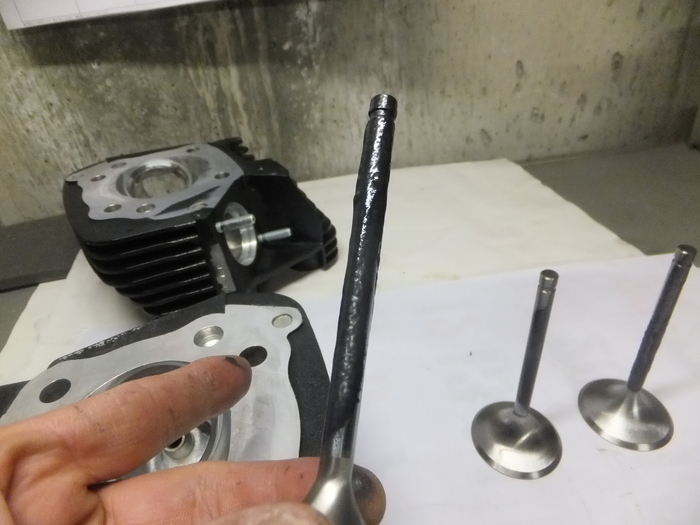

バルブステムにモリグリを塗って
S&S シリンダーヘッド組立_c0226202_2294055.jpg
バルブを入れます。
S&S シリンダーヘッド組立_c0226202_2210888.jpg

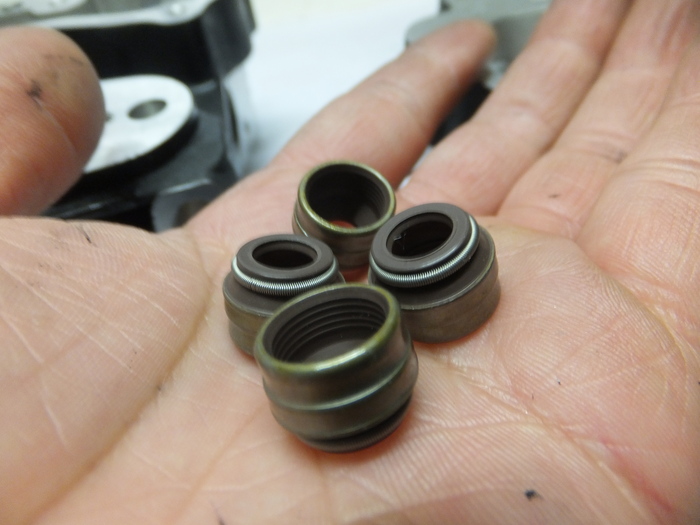

バルブシールを組込みます。
S&S シリンダーヘッド組立_c0226202_22103571.jpg

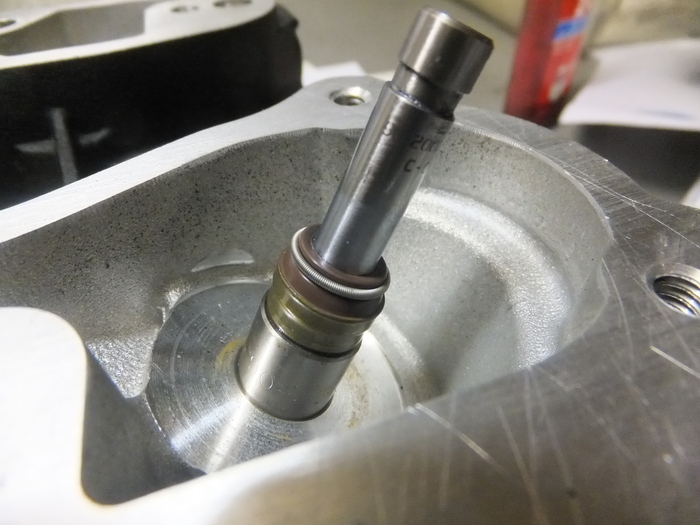

バルブシールをガイドにセット
S&S シリンダーヘッド組立_c0226202_22111049.jpg
シールとアッパーカラーのスキマを測定

１９．７８ミリ

入れてるカムの最大リフトが０．６４インチ（１６．２５６ミリ）なんでシールとアッパーカラーがヒットしませんね。
S&S シリンダーヘッド組立_c0226202_2214218.jpg

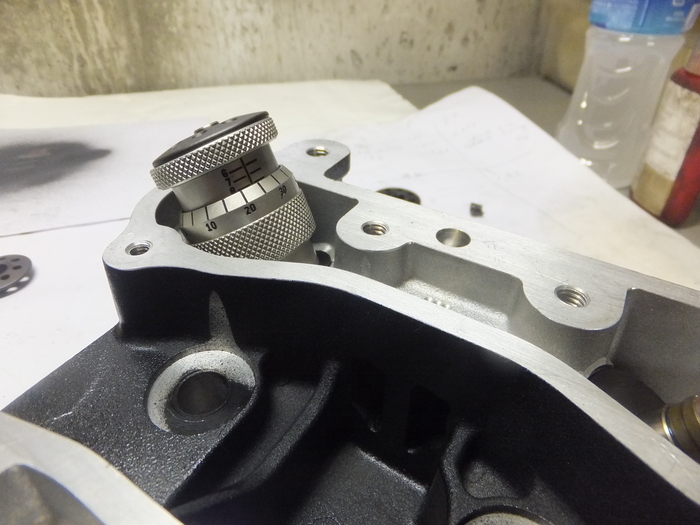

セット長をシム合わせて
S&S シリンダーヘッド組立_c0226202_22143865.jpg
バルブスプリングにオイルを塗って
S&S シリンダーヘッド組立_c0226202_221519100.jpg
組立終了！
