走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)

さてさて

 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_13442928.jpg
ひよこ先生と検討した結果
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_13401329.jpg
98ローライダーのフロントフォークチューニング内容も決まりました!
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_1346353.jpg
トラクテックじゃないよレーステックだよ〜!

レーステックはロード&ダートで有名なアメリカのサスペンションメーカーです。
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_13555796.jpg
今回オーダーしたのはダンパーロッド式フォーク用のゴールドバルブとスプリングがキットになってるものです。

以前に1200sやFXDXのカートリッジ式フォークに、このキットを何台か組み込みましたが皆さん大絶賛!!

巷で定番のプログレッシブ(ダブルレート)スプリング&硬いオイルに交換では、ダンパーロッド式フォークの構造上スピードレンジが上がればギャップを拾った時の突き上げがかなりキツイです。

 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_14263284.jpg

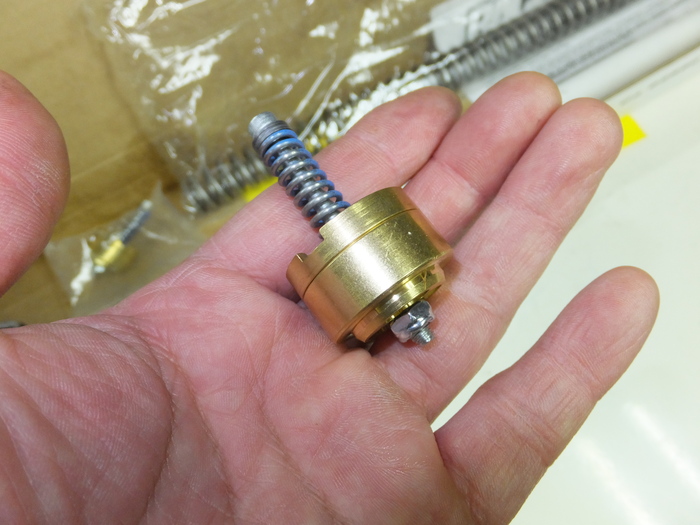

こちらが
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_14271180.jpg
ゴールドバルブ!

これをダンパーロッド式フォークに組み込むことによってフォークオイルの流量に応じた適度な減衰力になりカートリッジ式フォークと同等のフロントフォークに生まれ変わります。

ちなみにこのゴールドバルブはオーリンズのフロントフォーク&リアサス用もラインナップに有るので、見えないだけで換えてる人は換えています!
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_1437889.jpg
上がレーステックのスプリングで下がノーマルのスプリングです。

今回はオーナーの体重に合わせたレーステック社のデジタルサーチを使ってスプリングの硬さを決定。
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_1447251.jpg
右がレーステック左がノーマル
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_1448813.jpg

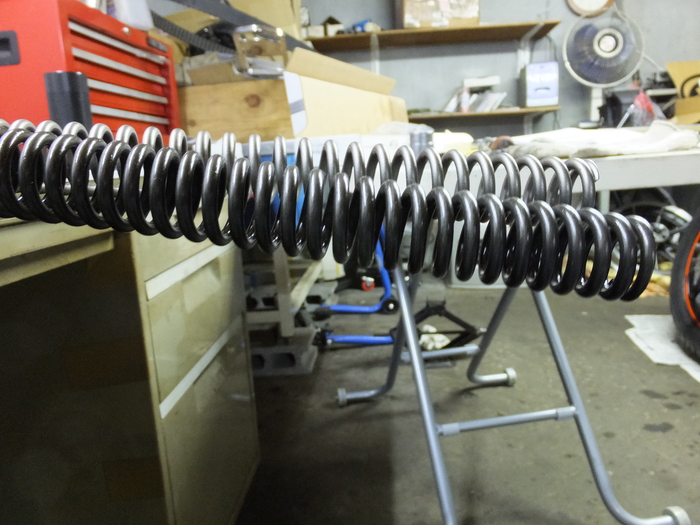

スプリングの硬さが分かりますね。
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_1449424.jpg
まずはダンピングロッドを
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_14495194.jpg
上のノーマルのものからレーステック社の指定通りに下のようにオイル通路を増設。

こうする事によりノーマルフォークの減衰力機能を無くして、代わりにゴールドバルブが減衰力を受け持つ感じになります。

 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_14554952.jpg

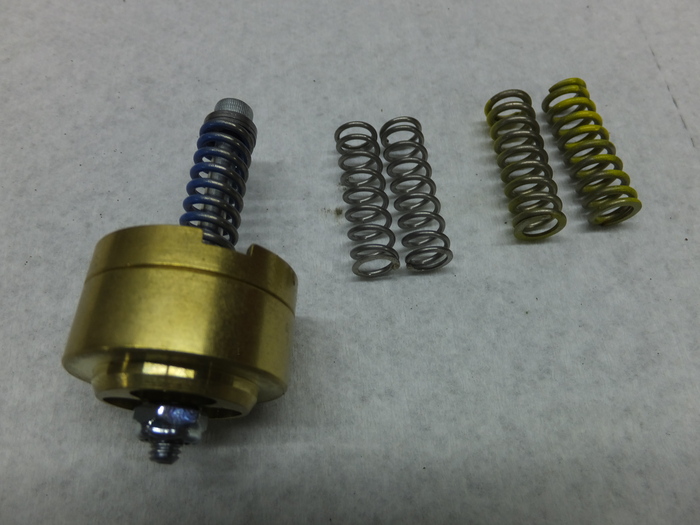

ゴールドバルブのプリロード用のスプリングも硬さの違うものが3種類が入ってますので、まずは指定のスプリングで組み込みますが、スプリングを換える事によって、後に乗り方に合わせたセッティングも可能です!
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_1532114.jpg
見えなくなってしまうのでインナーチューブ内では、こんな感じになっております。

早速組み込みましょう!

の前に

 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_155334.jpg
ナカナカとフロントフォーク全バラしませんのでフォークシールを交換しときましょう!

こちらのアリートのフォークシール日本ではプロトが取り扱ってまして、ノーマル材質はNBRを使っておりますが、アリートの素材はXNBRです。

XNBRはNBRに比べて耐摩耗性  約3倍! 対破断性  約1、5倍!  フリクションロスも30%軽減!!と言う素晴らしいもので、しかも安い!!交換の際にはオススメします!

 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_1519637.jpg

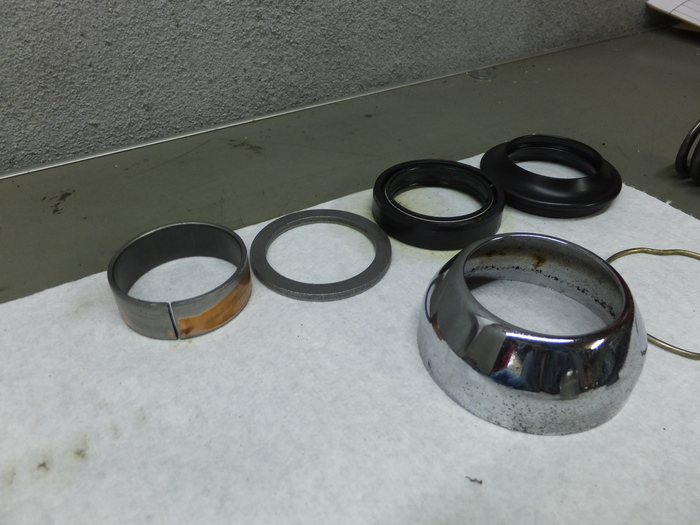

スライダーブッシュもコーティングの剥がれも無かったので再使用します。
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_15423021.jpg
組み込み
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_15424976.jpg

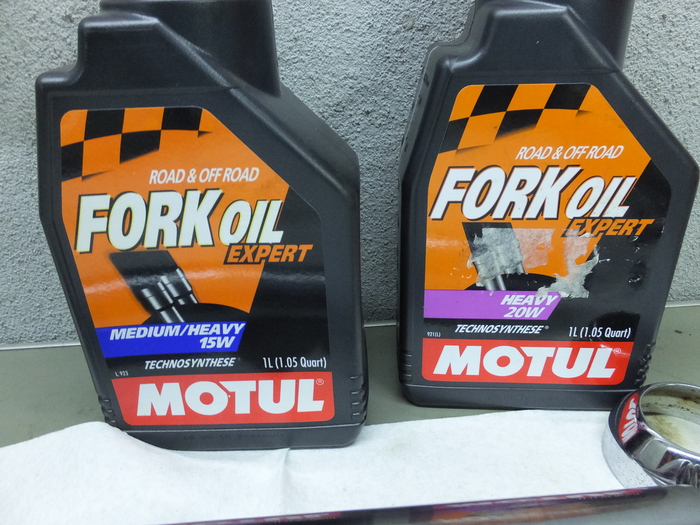

指定のオイル番手を入れて
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_1543471.jpg
油面調整
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_1543323.jpg
付属のカラーを指定寸法に切断
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_15441384.jpg
フォークに組み込んで
 走り激変!ハーレーフロントフォークチューニング! RACE TECH(レーステック)_c0226202_15444165.jpg
完成です!

長文になってしまいましたが一言で言えば


もうノーマルには戻れません



つづく



信じるか信じないかはあなた次第です!
