107 ツインカム  ホットなカムを組もう!

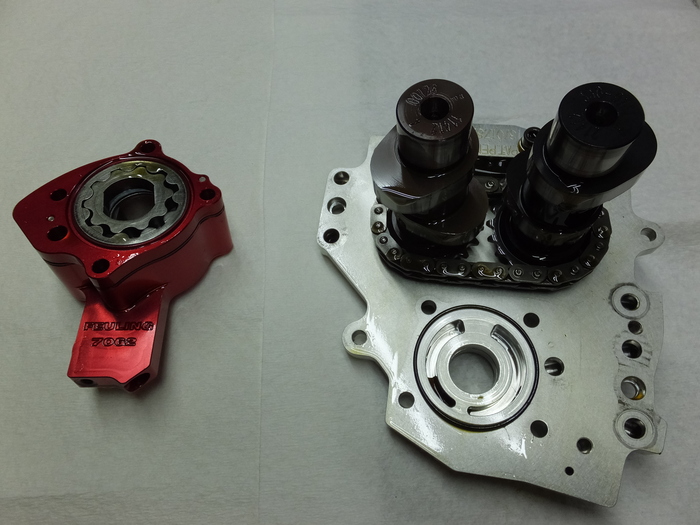

さてさて

再開しましょう!

107 ツインカム  ホットなカムを組もう!_c0226202_1584742.jpg
先日外したオイルポンプとカムサポート
107 ツインカム  ホットなカムを組もう!_c0226202_1594421.jpg
まずはオイルポンプをバラして受け側やギアの偏摩耗が無いかチェックからしましょう。
107 ツインカム  ホットなカムを組もう!_c0226202_1511591.jpg

107 ツインカム  ホットなカムを組もう!_c0226202_1512154.jpg

107 ツインカム  ホットなカムを組もう!_c0226202_15125050.jpg

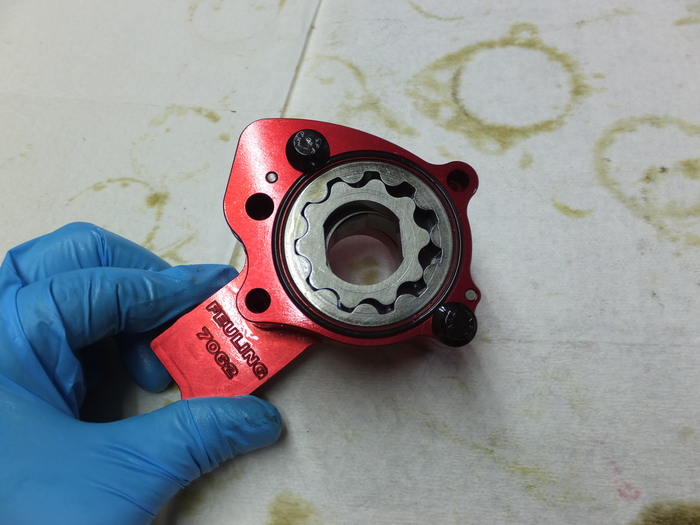

特に問題が有りませんでしたので

107 ツインカム  ホットなカムを組もう!_c0226202_15133826.jpg
ポンプを仮組み
107 ツインカム  ホットなカムを組もう!_c0226202_15142746.jpg
サポートから
107 ツインカム  ホットなカムを組もう!_c0226202_15144826.jpg

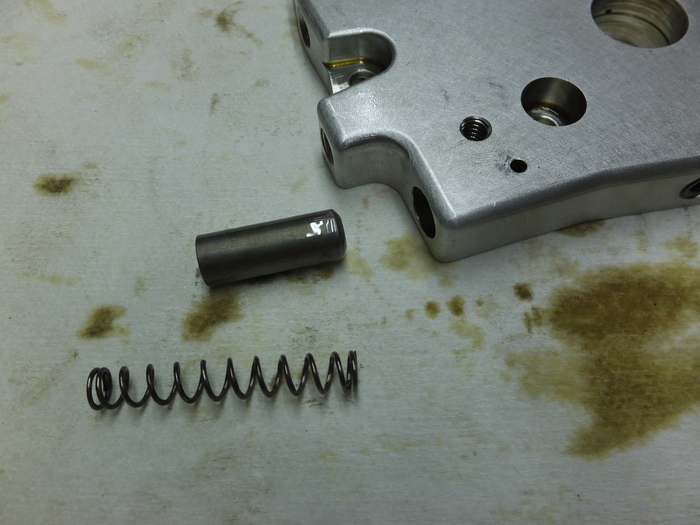

カムをバラして当たりもチェック
107 ツインカム  ホットなカムを組もう!_c0226202_15152526.jpg
リリーフバルブもチェック。問題無し!
107 ツインカム  ホットなカムを組もう!_c0226202_15163336.jpg
特に高いものでは無いのでリリーフバルブも新品に交換
107 ツインカム  ホットなカムを組もう!_c0226202_15172569.jpg
今まで入ってた左のカムがクレーンのロケット584カム。今回入れ替えるカムが右のウッドパフォーマンス  TW-999-6です。
107 ツインカム  ホットなカムを組もう!_c0226202_15312190.jpg
カム山を比べてみても両方ともハイカムなので違いが分かりづらし。
107 ツインカム  ホットなカムを組もう!_c0226202_15324237.jpg
新しいカムのデータです。
107 ツインカム  ホットなカムを組もう!_c0226202_1534882.jpg
サポートにカムをセット
107 ツインカム  ホットなカムを組もう!_c0226202_15344946.jpg
クランクケースから
107 ツインカム  ホットなカムを組もう!_c0226202_15351315.jpg
カムベアリングを抜いて
107 ツインカム  ホットなカムを組もう!_c0226202_15361240.jpg

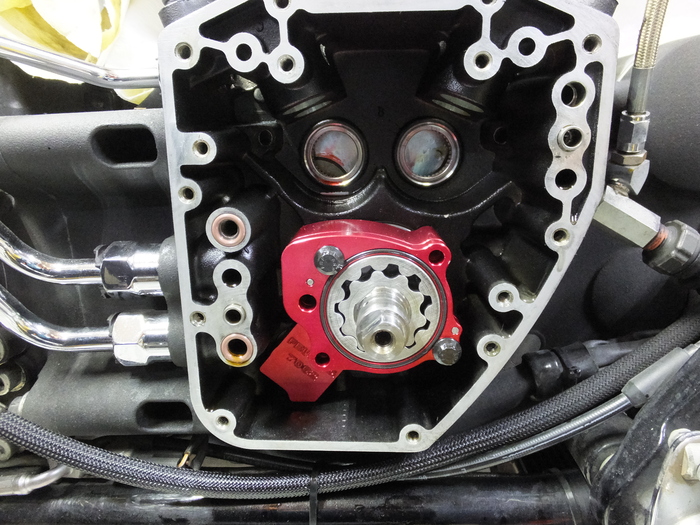

新しいベアリングを打ち込みます!
107 ツインカム  ホットなカムを組もう!_c0226202_1537070.jpg

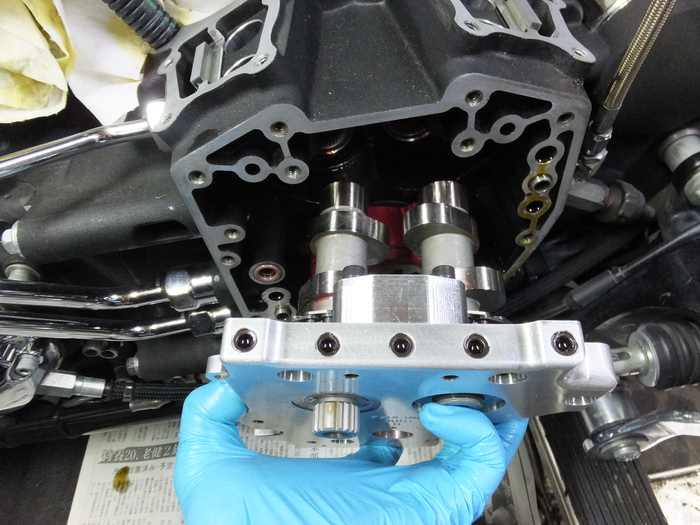

オイルポンプをセット
107 ツインカム  ホットなカムを組もう!_c0226202_15373336.jpg
カムサポートを
107 ツインカム  ホットなカムを組もう!_c0226202_1537562.jpg
セットします
107 ツインカム  ホットなカムを組もう!_c0226202_15384330.jpg
ギアを組んで
107 ツインカム  ホットなカムを組もう!_c0226202_1539477.jpg

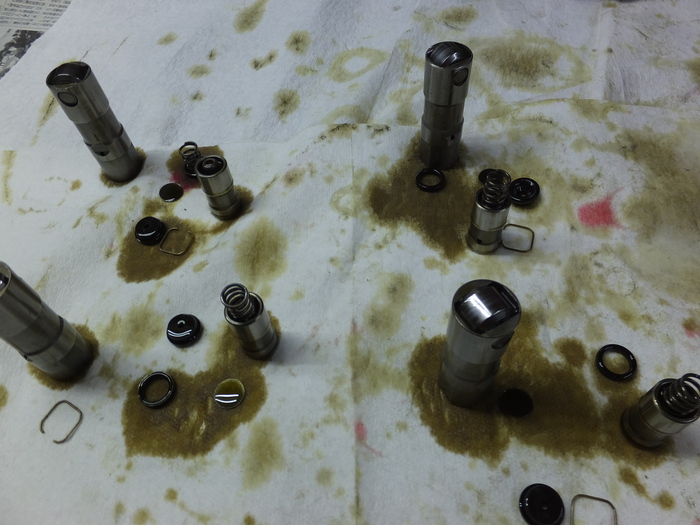

カバーを組みます。
107 ツインカム  ホットなカムを組もう!_c0226202_15393475.jpg

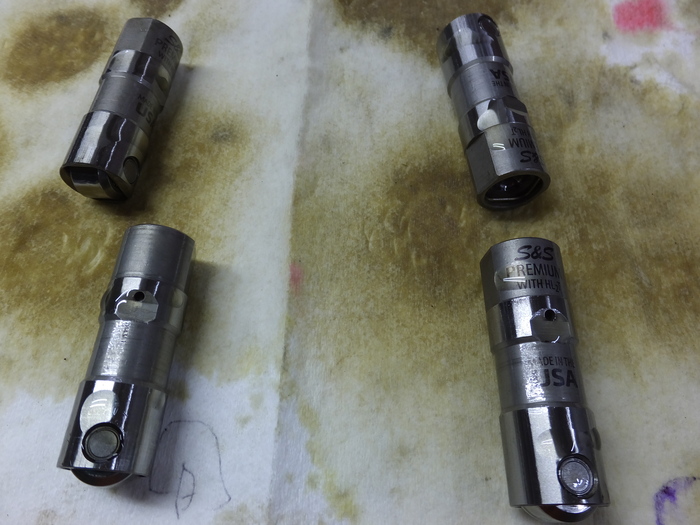

タペットをバラして油圧を抜いて
107 ツインカム  ホットなカムを組もう!_c0226202_15401021.jpg
再組み
107 ツインカム  ホットなカムを組もう!_c0226202_15405216.jpg

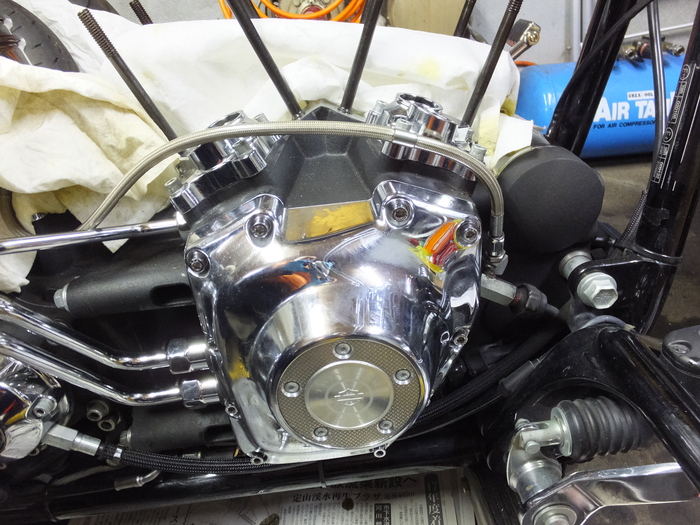

ケースにタペットをセット
107 ツインカム  ホットなカムを組もう!_c0226202_15414111.jpg
カム交換の完了です!
107 ツインカム  ホットなカムを組もう!_c0226202_1543672.jpg
とりあえず腰上の準備が整うまでは布団をかぶってオヤスミなさい


つづく


年内秒読みドンドン逝きましょう!(笑
