107 ツインカム 仮組バルブクリアランスチェック

さてさて

ヘッド面研も終わりましたので早速と計測計測!!

107 ツインカム 仮組バルブクリアランスチェック_c0226202_025678.jpg

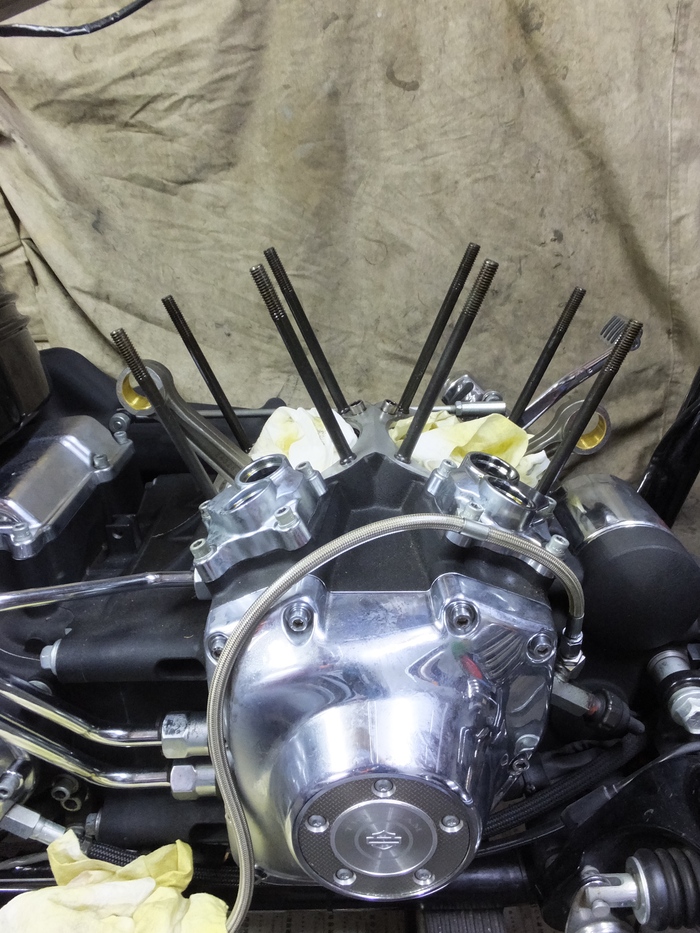

カムまでが組み上がってますので行きましょう!
107 ツインカム 仮組バルブクリアランスチェック_c0226202_0295065.jpg

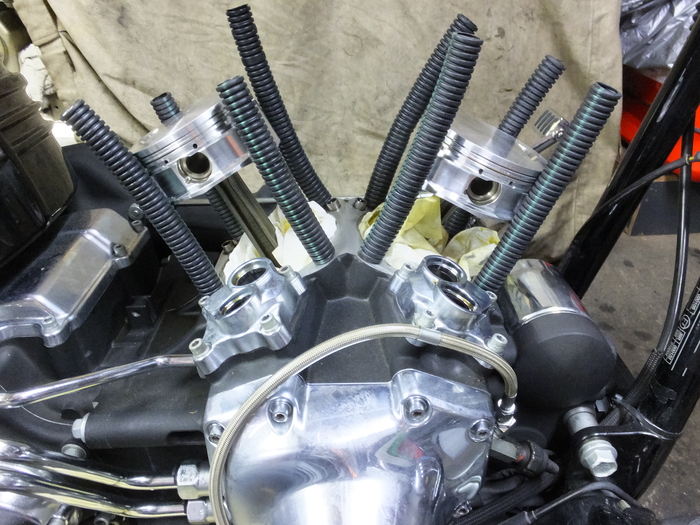

ピストンを組んで
107 ツインカム 仮組バルブクリアランスチェック_c0226202_0304923.jpg

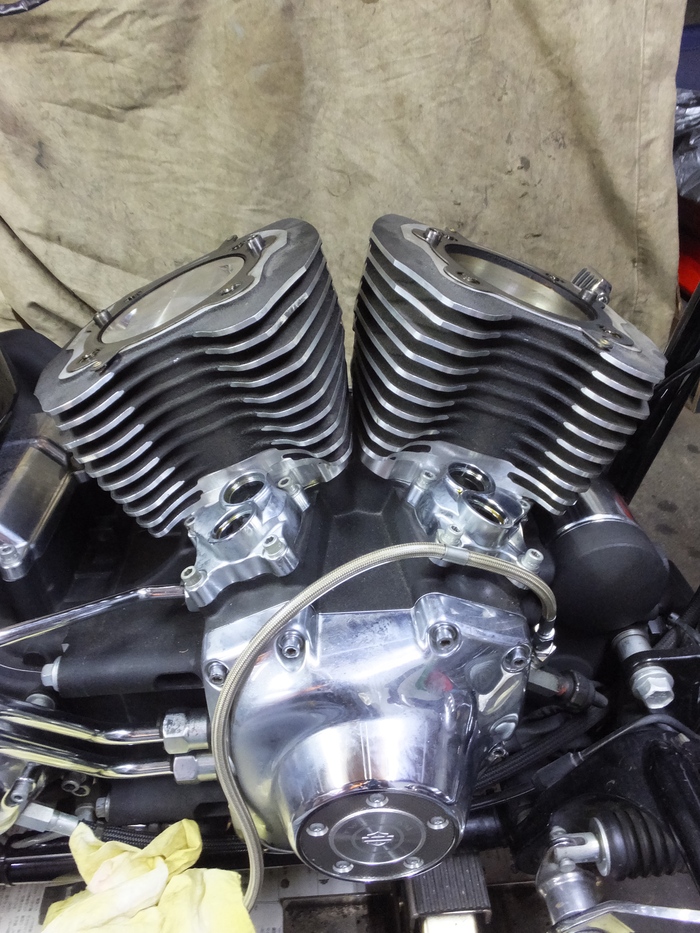

シリンダー
107 ツインカム 仮組バルブクリアランスチェック_c0226202_031996.jpg

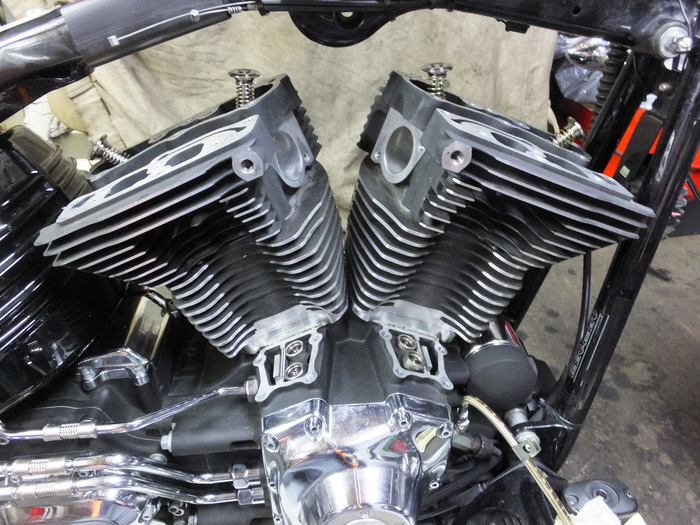

ヘッド
107 ツインカム 仮組バルブクリアランスチェック_c0226202_031457.jpg
スプリングは指で押せるように柔らかいスプリングを組みます。
107 ツインカム 仮組バルブクリアランスチェック_c0226202_0334836.jpg

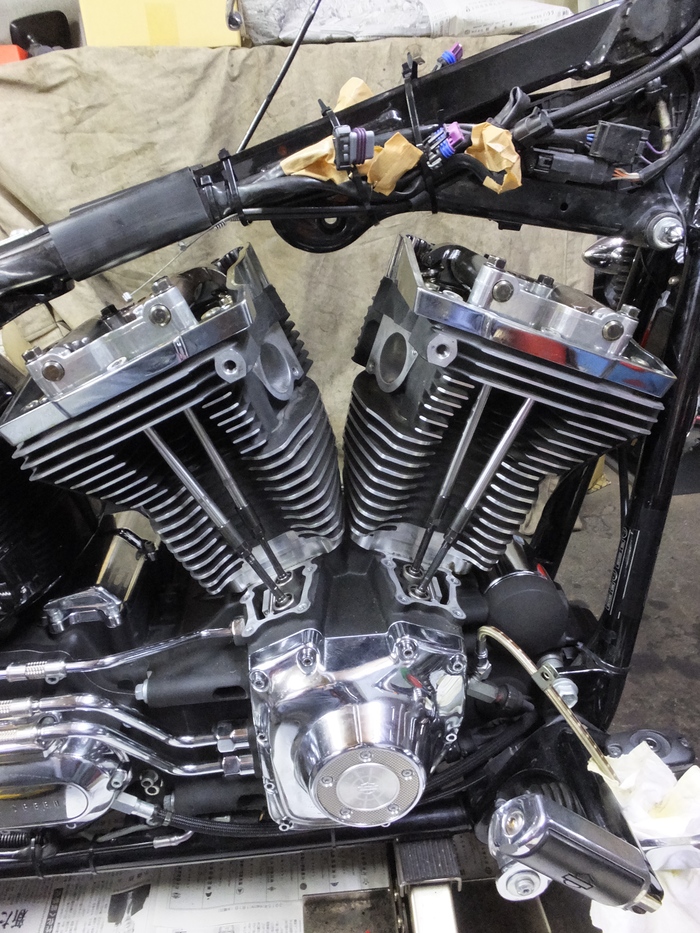

ロッカーとプッシュロッドも組んで
107 ツインカム 仮組バルブクリアランスチェック_c0226202_0342527.jpg
完成したのでプライマリーを回してクランキング!
排気バルブが開き始めて閉まる前に、吸気バルブが追いかけるように開き始めます。この時がバルブ同士が一番距離が近いのでダイアルゲージを使って測りましょう。
107 ツインカム 仮組バルブクリアランスチェック_c0226202_0351128.jpg

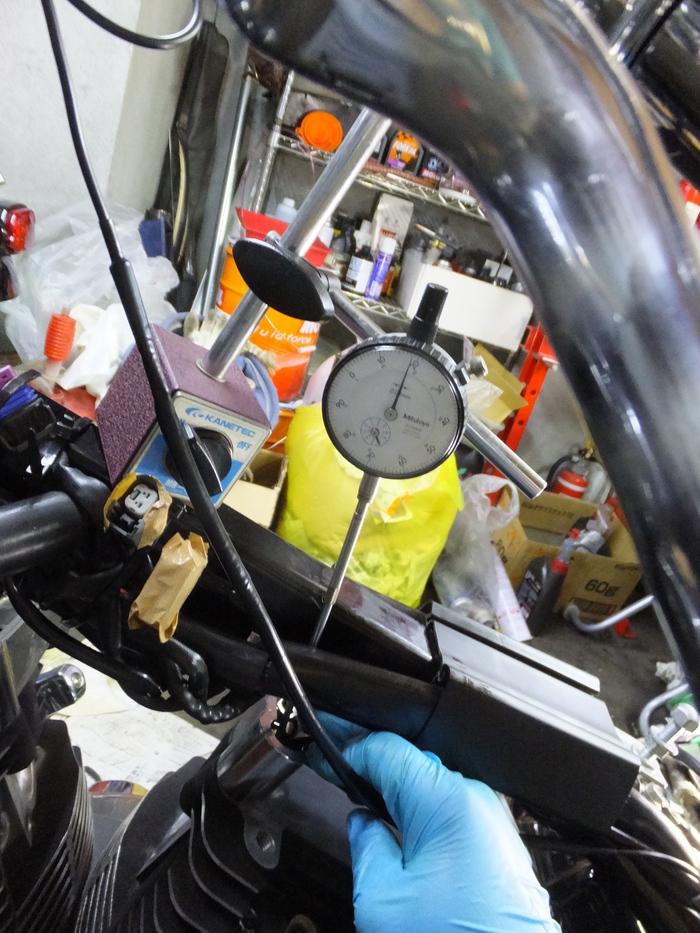

フロントバルブ同士が1、6ミリ。バルブとピストンが4ミリ。
107 ツインカム 仮組バルブクリアランスチェック_c0226202_037349.jpg
バルブ同士が1、8ミリ。バルブとピストンが3、8ミリ。
1ミリ以上あるのでクリアランスオーケーです!
107 ツインカム 仮組バルブクリアランスチェック_c0226202_0374828.jpg
お次は粘土板と粘土ベラを用意するのを忘れましたが次行ってみよう!

107 ツインカム 仮組バルブクリアランスチェック_c0226202_038270.jpg
バルブリセス部分に粘土を盛ってクランキング後にバラして
107 ツインカム 仮組バルブクリアランスチェック_c0226202_0381581.jpg
ド〜ン!!
107 ツインカム 仮組バルブクリアランスチェック_c0226202_0383060.jpg
半割りにして
107 ツインカム 仮組バルブクリアランスチェック_c0226202_0384495.jpg
ピストンとバルブの距離を目で確認しましょう!オーケーです!

今回のこの作業は何故??

ノーマルヘッドのノーマル径のバルブにボルトインカムなら何にも当たりません。

しかしこのノーマルヘッドはインテークが2ミリオーバー、エキゾースト1ミリオーバーのバルブ。カムも強化スプリング指定なので測らないでエンジンをかけたら壊れますよ〜表記なので計測してクリアランスはオーケーです!


これからヘッドにスプリング等を組んでからエンジンを本組しましょう!



つづく
