S&Sシリンダーヘッドにバルブスプリングを組もう!

さてさて


机の上にシリンダーヘッドを放置しても妖精もコロポックルも組んでくれないので

自分で組みましょう!(笑

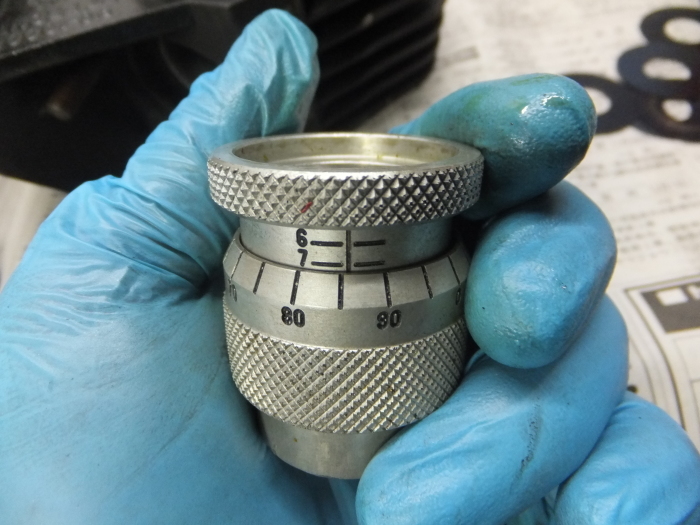

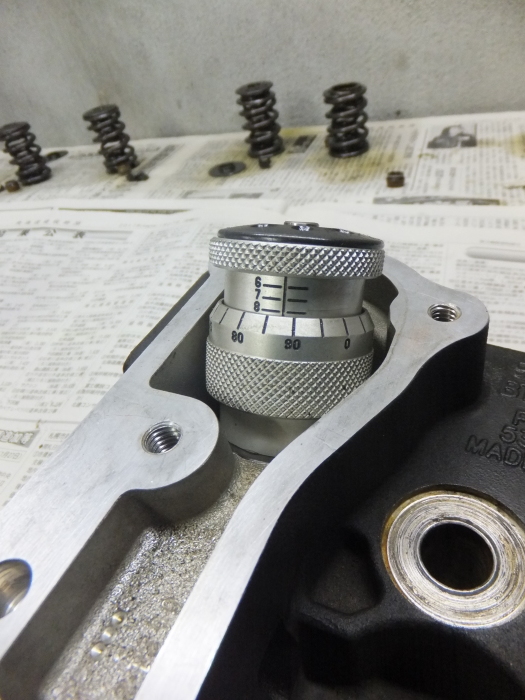

バルブスプリングのセット長を測るSSTを使って


バルブ、上下リテナーを仮組して、カムリフト量に合わせたバルブスプリングのメーカーの指定するセット長に合わせます。

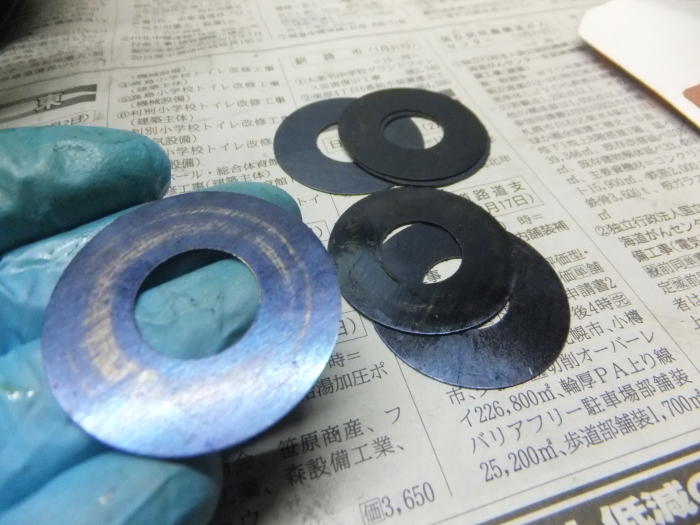

セット長が大きければ、シムをロアリテナー下に組みましょう。

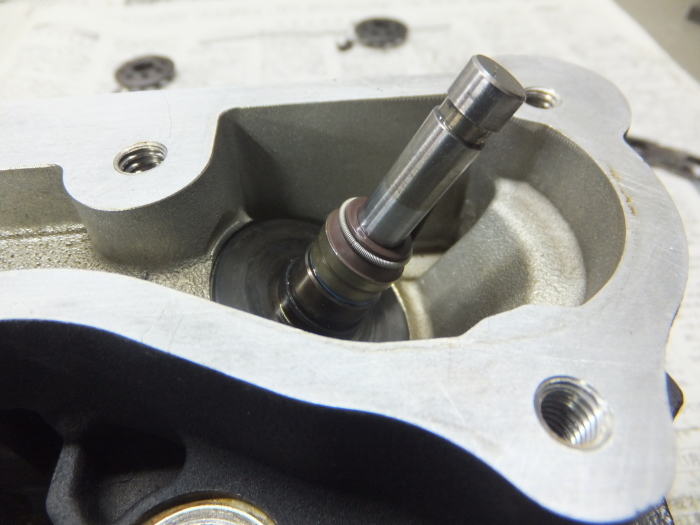

バルブシールを


組み込み

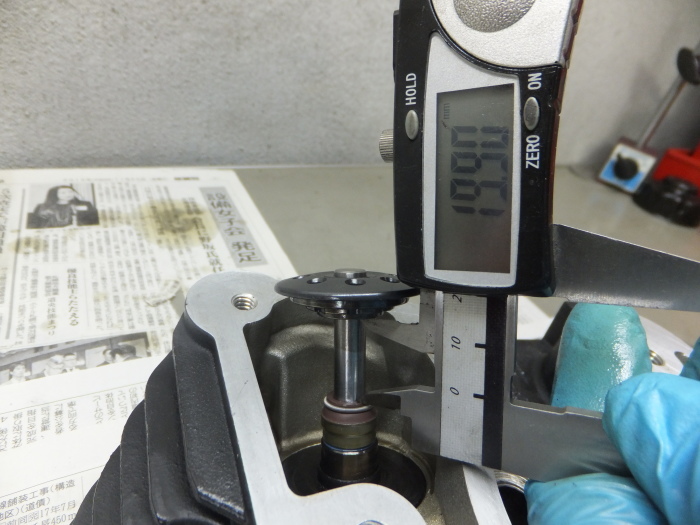

アッパーリテナーがカムリフトでバルブシールに当らないかも確認しましょう。

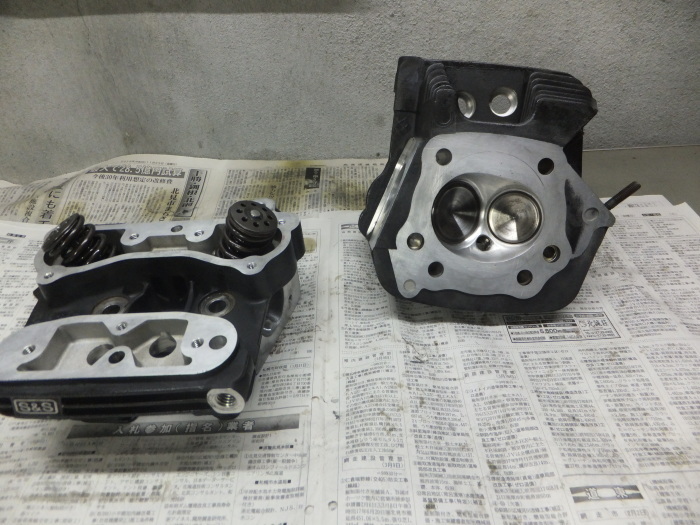

スプリング組み込み完了!


ハイジが言った。

パパ!のんびりしてるけどゴールデンウィークまでにパパのローライダーは走れるのかい??

後1週間だよ!!


ダイジョビよ〜!

とおどけて見せるしかない私(笑
