2001 FXDL S&S 509 ギアカム組込!

さてさて

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18161659.jpeg

延び延びになってましたが

オーナーがダイナに乗って荷物を積んでキャンプにも行くので低中速重視のアクセルのツキの良い

S&S509ギアカムを組みましょう!😃




2001 FXDL  S&S 509 ギアカム組込!_c0226202_18162090.jpeg

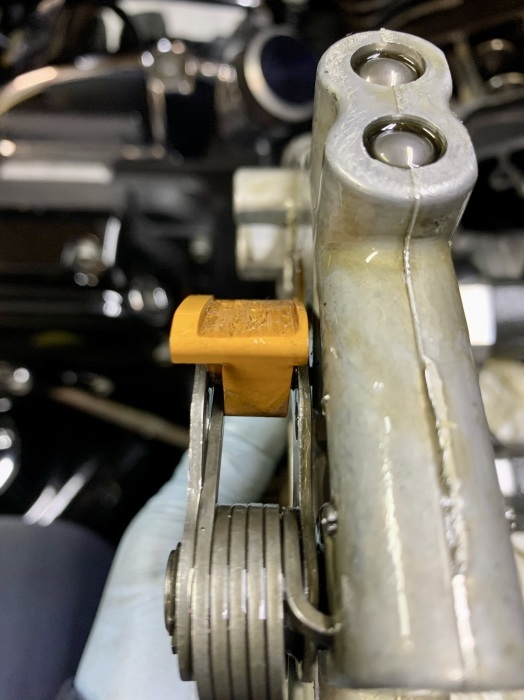

TC88のトラブルメーカーのカムチェーンテンショナーシュー

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18162544.jpeg

この減りが厄介なのでメンテナンスフリーのギアカムに交換です!

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18163024.jpeg

まずは全バラ

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18163535.jpeg

左がノーマルカム、右がS&Sカムです。

リフトもデュレーションもノーマルに比べて大きいですね!

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18164039.jpeg

カムプレートに新しいベアリングを組んで行きます!

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18164544.jpeg



2001 FXDL  S&S 509 ギアカム組込!_c0226202_18164895.jpeg

S&Sのカムを圧入して

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18165233.jpeg

セット完了です!



2001 FXDL  S&S 509 ギアカム組込!_c0226202_18165651.jpeg

お次はクランクケースに入ってる

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18170183.jpeg

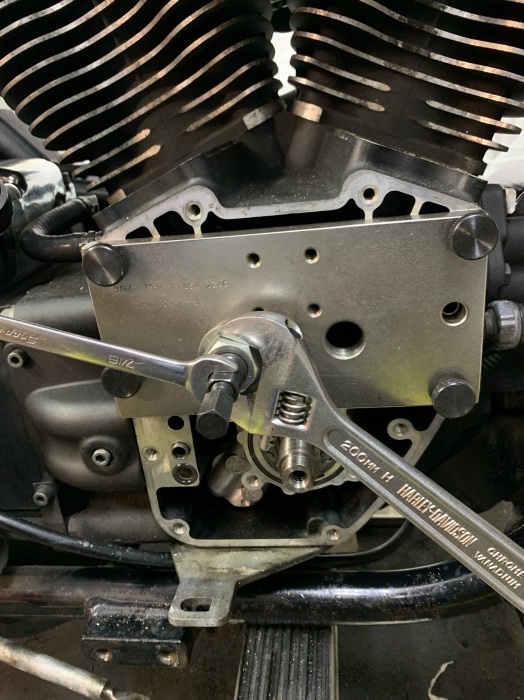

インナーカムベアリングを

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18171531.jpeg

外します!

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18172081.jpeg

はい!外れました!

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18172480.jpeg

左がノーマルベアリング、右が新しく入れるベアリングです!

ローラーの数が倍なのでベアリングにかかるバルブスプリングの力も1/2に分散しますね!

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18173320.jpeg

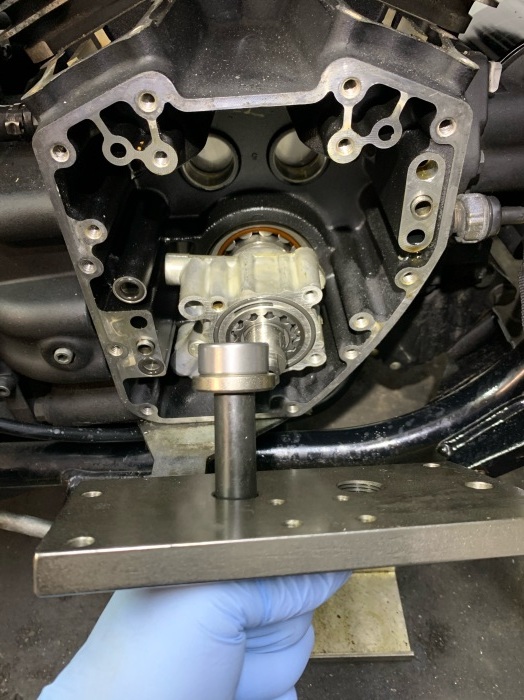

新しいベアリングをセットしましょう!

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18174128.jpeg

セット完了!

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18174792.jpeg

カムをインストール!

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18175598.jpeg

ギアを取り付けて

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18175919.jpeg

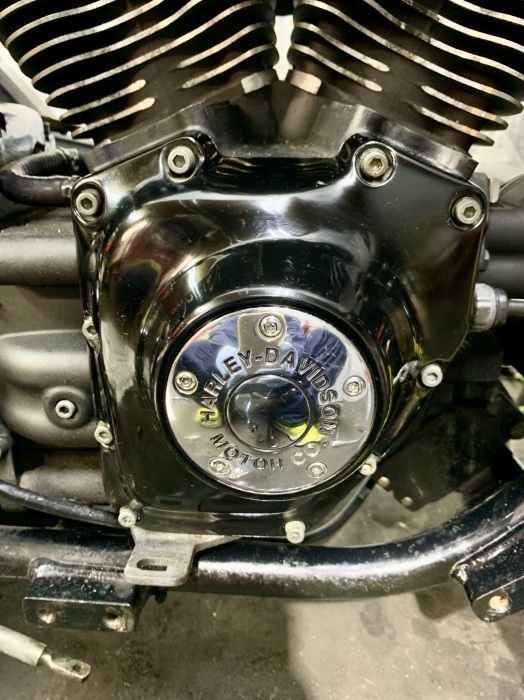

カムカバー付けて

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18180445.jpeg

プッシュロッドカバー

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18180990.jpeg

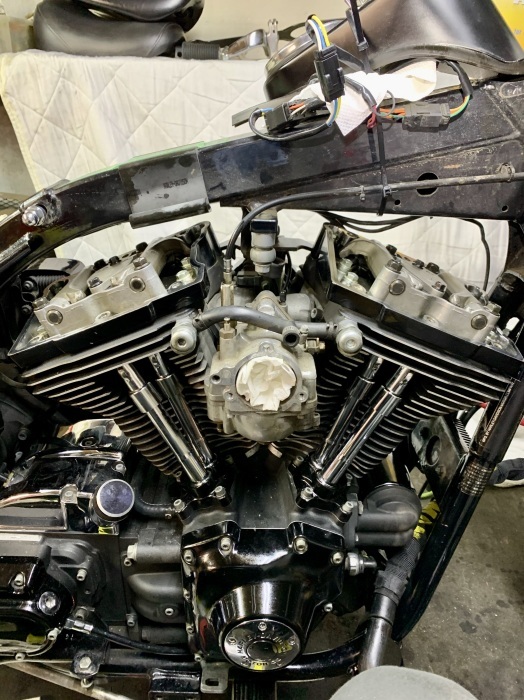

ロッカーアーム一式

2001 FXDL  S&S 509 ギアカム組込!_c0226202_18181387.jpeg

完成です!


カム交換は完了したので次ですね!


つづく
