2021年 12月 19日

S&S 509　ギアカム取付

さてさて
S&S 509　ギアカム取付_c0226202_17320813.jpeg

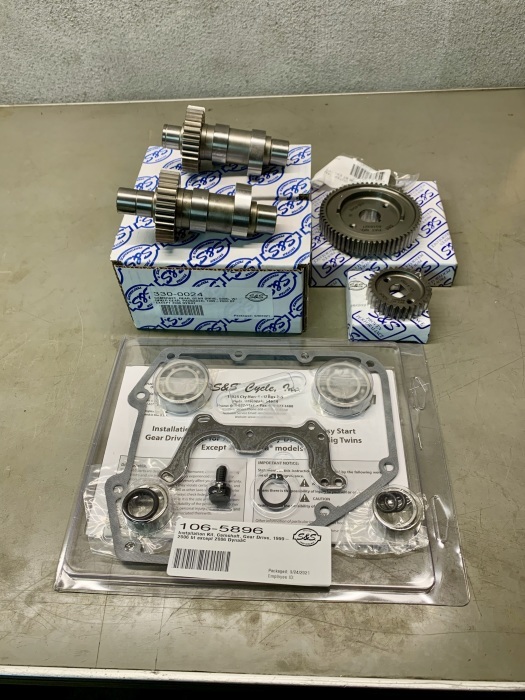

しばらく欠品だったS&S５０９ギアカムが入荷したので

早速取付しましょう！
S&S 509　ギアカム取付_c0226202_06563722.jpeg

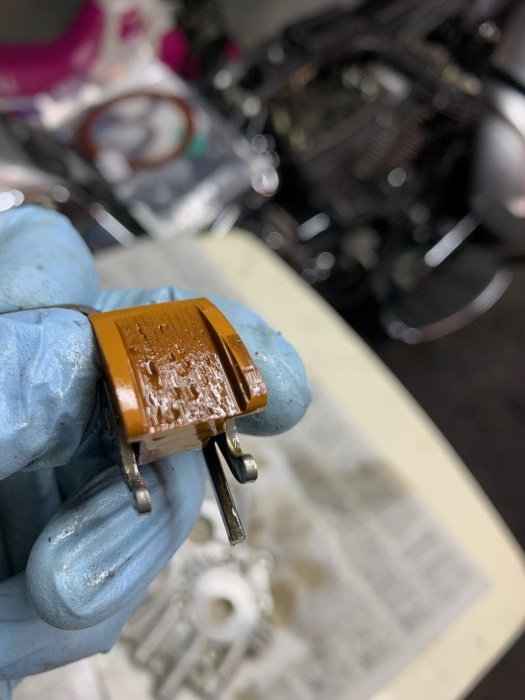

参考までに走行４１０００キロのテンショナーシューの削れです。


S&S 509　ギアカム取付_c0226202_17321497.jpeg

まずは

S&S 509　ギアカム取付_c0226202_17321961.jpeg

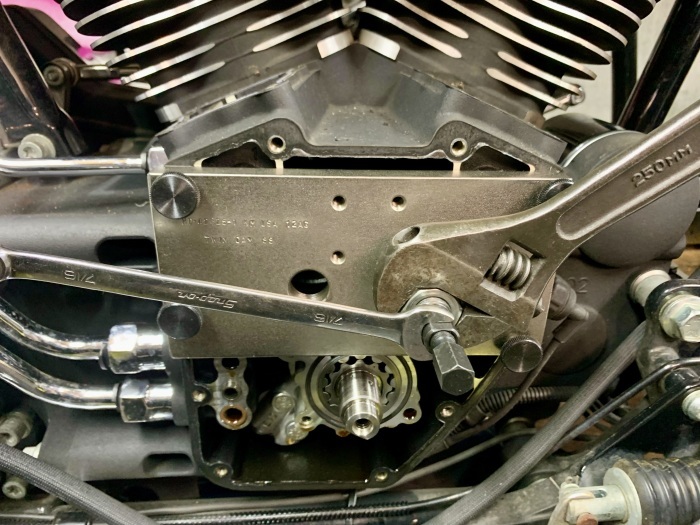

クランクケースのインナーカムベアリングを外します

S&S 509　ギアカム取付_c0226202_17322418.jpeg

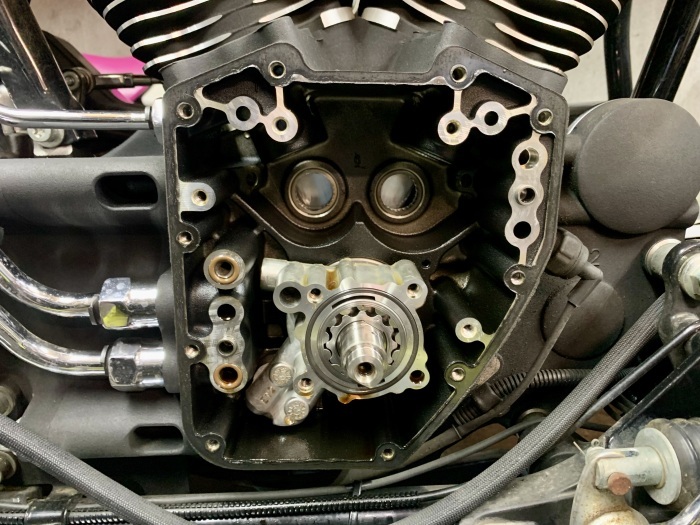

ホイ！取れた！

S&S 509　ギアカム取付_c0226202_17322786.jpeg

上がノーマルベアリングで、下が新たに入れるベアリングです！

ローラーの数が２倍なのが分かりますね。

一つのローラーにかかる、バルブスプリングのテンションが、1/2になります。




S&S 509　ギアカム取付_c0226202_17323195.jpeg

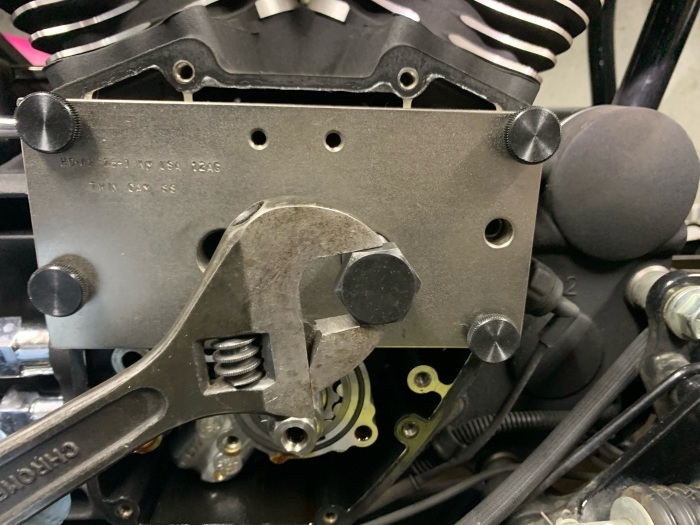

新しいベアリングを入れて

S&S 509　ギアカム取付_c0226202_17323721.jpeg

毎回思いますが

この鉄の分厚いプレート

４５口径の弾も通さないのでわ？？



S&S 509　ギアカム取付_c0226202_17324230.jpeg

カムプレートにベアリングを入れましょう！

S&S 509　ギアカム取付_c0226202_17324626.jpeg

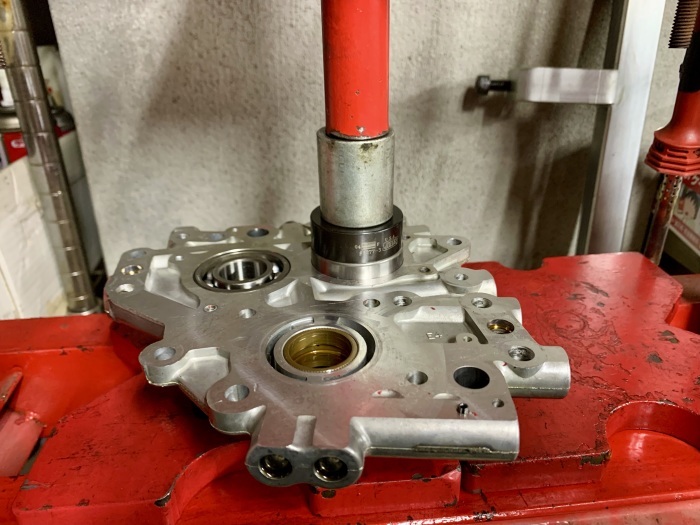

プレスで圧入！

S&S 509　ギアカム取付_c0226202_17325477.jpeg

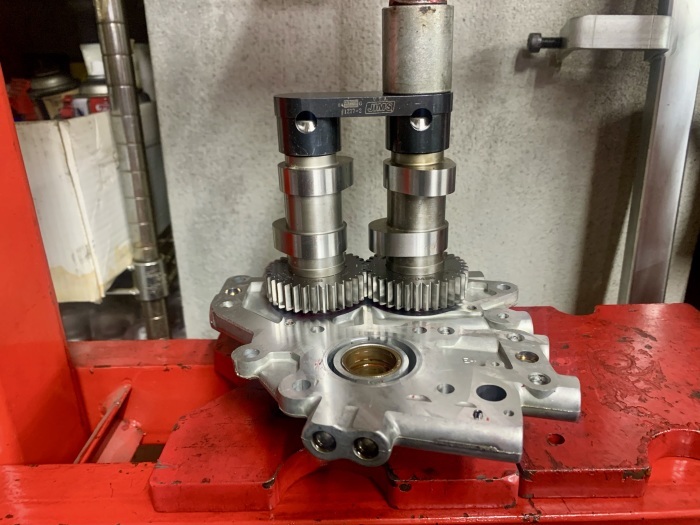

ギアカムもセット！

S&S 509　ギアカム取付_c0226202_17325778.jpeg

早速エンジンに！

S&S 509　ギアカム取付_c0226202_17330267.jpeg

取付完了！

S&S 509　ギアカム取付_c0226202_17330804.jpeg
S&S 509　ギアカム取付_c0226202_17331250.jpeg
S&S 509　ギアカム取付_c0226202_17331628.jpeg

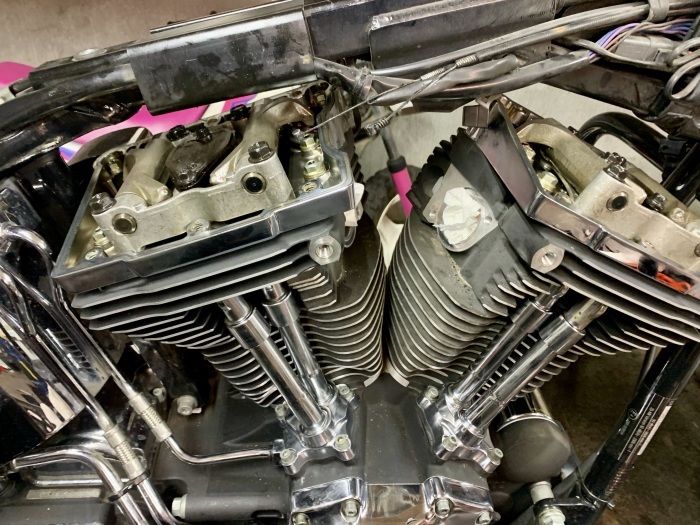

カム交換の完了です！

これでテンショナーシューの心配も無くなりましたね！

つづく
